Broadcom AEAT-901x-S06 절대 자기 키트 엔코더
Broadcom AEAT-901x-S06 절대 자기 키트 엔코더는 정밀한 위치 피드백을 위해 절대 각도 위치를 감지하는 고성능 장치입니다. 10~18 비트 분해능 패키지 옵션이 있는이 엔코더는 다양 한 애플리케이션 요구사항을 충족합니다. 자기 키트 엔코더 하우징을 사용하면 사용자 애플리케이션에 보다 쉽게 조립하고 통합할 수 있습니다. -40°C~+125°C의 넓은 작동 온도 범위는 극한의 작동 온도에서 최고 수준의 성능을 보장합니다. 오일 및 오물에 대한 내성을 갖춘 AEAT-901x-S06 엔코더는 산업 자동화 애플리케이션에 이상적입니다.
3 선 SSI(동기식 직렬 인터페이스)는 바이너리 형식으로 절대 위치 데이터를 제공합니다. 이 엔코더는 광범위한 산업 자동화 애플리케이션과 호환되고 단일 5V 전원 공급 입력 장치와 함께 작동합니다. 또한 Broadcom AEAT-901x-S06 절대 자기 키트 엔코더는 소형 폼 팩 터로 제공되므로 설계 엔지니어는 공간 제약이 있는 애플리케이션을 위해 쉽게 설계하거나 통합할 수 있습니다.
특징
- 10, 12, 14, 16 또는 18 비트 분해능
- 비접촉 감지 기술
- 넓은 온도 범위: -40°C~+125°C
- 절대 각도 위치 감지
- 일반 코드 단조 오류 = ±1LSB
- 소형 폼 팩터(ø23mm x 19mm 높이, 6mm 샤프트)
- 절대 위치 데이터(바이너리 형식)를 위한 SSI(동기식 직렬 인터페이스)출력
- 단일 5VDC 전원
- 간편한 조립, 신호 조절 불필요
- PCB를 통한 직접 연결
- RoHS 규격 준수
애플리케이션
- 로봇 및 자동 조립 라인
- 공작 기계, 절단, 피드-길이 및 인덱스 컨베이어
- XY 테이블 및 광학 스캐너
- 측정 기기, 계량, 분배 및 의료
사양
- 10MHz 이하의 최대 판독 주파수
- 26mA 최대 공급 전류, 23mA(표준)
- 4mA 최대 출력 전류
- 타이밍
- 100ns 최대 데이터 출력 활성화(로직 하이)
- 375ns 최대 데이터 출력 유효
- 100ns 최대 데이터 출력 3 중
- 절대 출력을 위한 9.90kHz ~ 10.94kHz 샘플링 속도
- 최대 파워 업 시간: 10ms
- 선형성
- ±0.8° 최대 적분 비선 형성, ±0.3°(표준)
- 차동 비선형성
- 10 비트 용 ±0.176°
- 12 비트의 경우 ±0.044°
- 14, 16 및 18 비트의 경우 ±0.02 °
- 패키지
- ±0.08mm 샤프트 축 형 플레이
- 0.05mm 샤프트 TIR
- 기계 속도: 12,000rpm
- 축 직경: 6mm (+0/-0.0mm)
- 0.104g-cm2 모멘트 관성
- 8.5mm(±1.0mm) 샤프트 길이
- M2 x 0.4mm x 8mm 장착 나사 크기(소켓 헤드 캡 나사, 헤드 Ø3.8mm (±0.18mm))
- 0.6lb/inch 권장 나사 토크
- 2mm 인코더 베이스 플레이트 두께
- ±0.13 볼트 원
- 8kV ESD 내성
- 기계적 내구 성
- 5G 진동(작동)에서 10Hz~500Hz
- 200G 충격에서 6ms

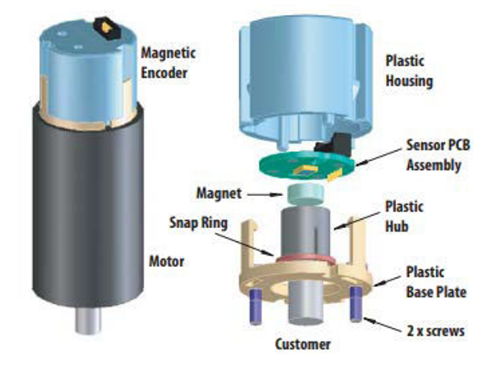

확장 보기
게시일: 2023-07-05
| 갱신일: 2023-08-24
