Broadcom ACPL-M61M 2.5V/3.3V 디지털 광커플러
Broadcom ACPL-M61M 2.5V/3.3V 디지털 광커플러는 LED 기술과 통합 고 이득 광 감지기를 결합하고 있어 소비전력이 낮고 높은 작동 온도 요구 사항을 충족합니다. ACPL-M61M은 2.5V/3.3V 공급 전압을 제공하며, 전체 산업용 온도 범위 40~125°C에서 AC 및 DC 작동 매개변수를 보장합니다. 이 더 높은 작동 온도는 열 런웨이를 최소화하고 온도 관련 설계 마진을 줄여줍니다.
ACPL-M61M은 1.6mA의 저전력 LED 구동 전류를 소비하며 외부 구동 버퍼를 줄일 수 있습니다. 이 장치는 에너지 절약 효율을 제공하고 혹독한 산업 작동 조건을 견딥니다.
특징
- 공급 전압: 2.5V/3.3V
- 광범위한 산업 온도에서 AC 및 DC 성능 보장: -40~+125°C
- 낮은 공급 전류 IDD: 최대 1.5mA
- 낮은 LED 입력 구동 전류 IF: 최소 1.6mA
- 패키지: SO-5
- 높은 데이터 전송 속도: 최소 10MBd
- 공통 모드 거부(CMR): VCM = 1,000V에서 최소 20kV/μs
- 안전 승인:
- UL 1577 - 1분당 3,750Vrms
- CSA
- 강화된 절연에 대한 IEC/EN/DIN EN 60747-5-5 승인
애플리케이션
- 통신 인터페이스: RS485, CANBus
- ASIC 시스템 인터페이스
- A/D, D/A 변환을 위한 디지털 절연

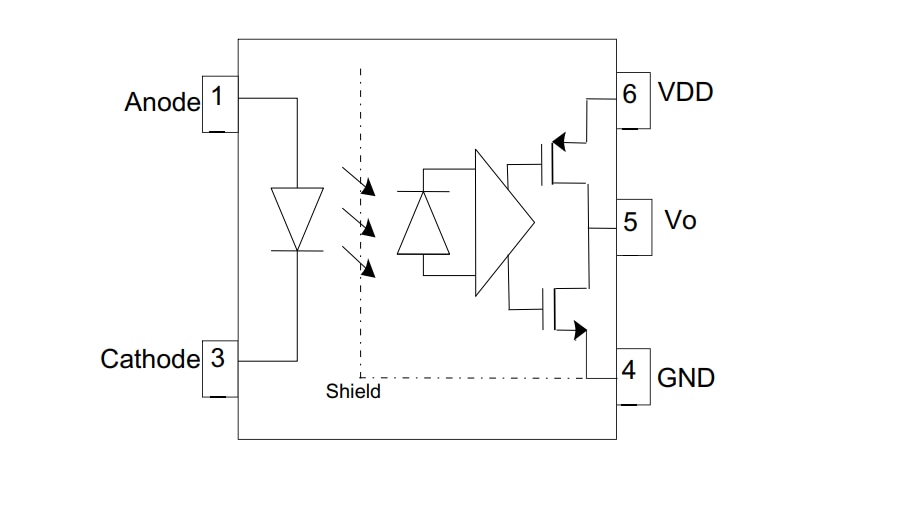

기능 선도
