Broadcom ACPL-M417T 광커플러
Broadcom ACPL-M417T 광커플러는 트랜지스터 출력이 있는 단일 채널, 저속, 저전력 및 고이득 자동차용 광커플러입니다. 이 광커플러는 저전력 작동을 위해 설계되었으며 저속 신호 처리를 위해 0.3mA의 낮은 작동 led 구동 전류를 제공합니다. 낮은 컬렉터 암전류는 미사용 시 전류를 효과적으로 소비하지 않습니다. ACPL-M417T 광커플러는 AEC-Q101 인증을 받았으며 공간 절약을 위해 콤팩트한 표면 실장형 SO4 패키지로 제공됩니다. 이 광커플러는 입력과 출력 채널 사이에 4kVRMS 의 절연 전압을 제공합니다. ACPL-M417T 광커플러는 강화된 절연 및 신뢰성을 제공하여 자동차 및 고온 산업용 애플리케이션에서 안전한 신호 절연을 제공합니다. 이 광커플러는 EV(전기차) 파워트레인, DC-DC 컨버터, EV/PHEV 충전기, HVAC 및 결함 보고 모듈에 이상적으로 사용됩니다.
특징
- 단일 채널 및 저속 광커플러
- AEC-Q101 인증
- -40°C ~ 125°C 자동차 온도 범위
- 전체 온도 범위에서 사양
- 80V 컬렉터 이미터 항복 전압 BVCEO (최소)
- 0.3mA 낮은 구동 전류(IF)
- 엄격한 CTR 범위
- SO4 패키지(5mm 연면 거리 및 간극 포함)
- 규제 승인:
- 4kVRMS (1분), UL1577 준수
- CSA 승인
- VIORM =567VPEAK, IEC/EN 60747-5-5 준수
애플리케이션
- EV(전기차) 파워트레인
- DC-DC 컨버터
- EV/PHEV 충전기
- HVAC
- 결함 보고 모듈

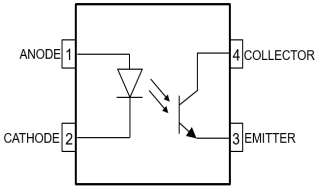

기능 선도
패키지 외형도
