Broadcom ACPL-C799 시그마-델타 모듈레이터
Broadcom ACPL-C799 시그마-델타 모듈레이터는 광학 결합 기술에 기반한 갈바닉 절연을 통해 아날로그 입력 신호를 고속 데이터 스트림으로 전환합니다. ACPL-C799는 5V 전력이 공급된 상태에서 작동하며 디지털 필터가 있는 상태에서 77dB의 동적 범위를 제공합니다. ±50mV의 (풀 스케일 ±80mV) 차동 입력은 션트 레지스터 또는 모터 상전류 측정과 같은 애플리케이션에서 다른 저 수준 시그널 소스에 직접 연결하는 데 이상적입니다.
특징
- 10MHz internal clock
- 1-bit, second-order sigma-delta modulator
- 16 bits resolution no missing codes
- 77dB SNR (Typ.)
- 1.3 μV/°C maximum offset drift
- ±1% gain error
- Internal reference voltage
- ±50mV linear range with single 5V supply (±80mV full-scale)
- Safety and regulatory approval: IEC/EN/DIN EN 60747-5-5: 1414 VPEAK working insulation voltage; UL 1577: 5000 VRMS/1 min isolation voltage; CSA: Component Acceptance Notice #5
- 3V to 5.5V wide supply range for digital interface
- -40°C to +105°C operating temperature range
- SSO-8 package
- 25kV/μs common-mode transient immunity
애플리케이션
- Motor phase and rail current sensing
- Power inverter current sensing
- Industrial process control
- Data acquisition systems
- General-purpose current sensing
- Traditional current transducer replacements

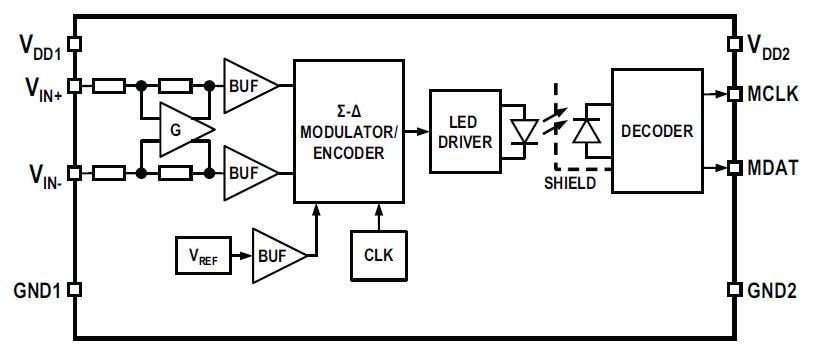

Functional Block Diagram
