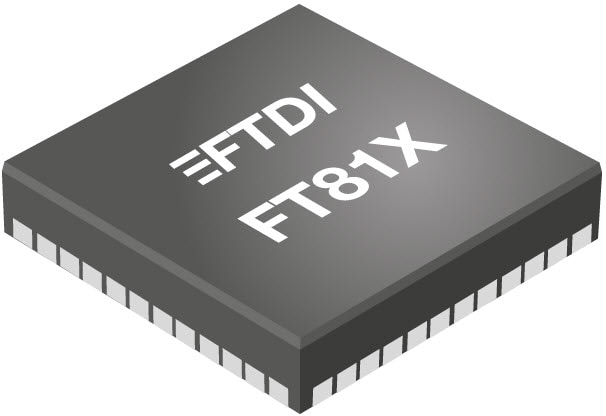

FTDI FT81x 임베디드 비디오 엔진(EVE)은 임베디드 애플리케이션을 위한 사용이 쉬운 그래픽 컨트롤러로, 고품질 휴먼 머신 인터페이스(HMI)를 구현합니다.
이 새로운 EVE 장치는 512x512 픽셀에서 800x600 픽셀로 향상된 더 높은 최대 화면 해상도를 지원하여 큰 7" 디스플레이를 처리합니다. FT810, FT811, FT812 및 FT813은 더욱 선명한 이미지를 위한 픽셀 해상도, 빠른 데이터 전송 및 이미지/비디오 로딩을 위한 향상된 속도, 더욱 큰 메모리 용량을 제공합니다.
특징
최대 화면 해상도 512x512 픽셀에서 800x600 픽셀로 향상
색 깊이 18 비트에서 24 비트로 향상(FT812 및 FT813)
매우 큰 ROM 폰트 추가
REG ROTATE 및 CMD SETROTATE로 추가된 방향 스위칭 지원
오브젝트 메모리 256kBytes에서 1Mbyte로 증가
마스터 클록 주파수 향상 - REG PCLK는 이제 1 가능
부드러운 백-모션 JPG 인코딩 AVI 비디오 재생
투명도와 함께 다양한 16/32 비트 컬러 팔레트 지원
효율적인 DXT1-스타일 비트맵을 위해 L2 포맷 지원
CMD MEDIAFIFO는 JPG, AVI 및 PNG 로딩을 위해 FIFO로 사용될 메인 메모리 영역 지정
2진, 8진, 10진 및 16진을 포함하는 다양한 숫자 포맷 지원
CMD SETFONT2로 단순화된 폰트 로딩
SPI, Dual SPI 또는 Quad SPI 옵션의 MCU 인터페이스 연결
500-1000배 빠른 JPG 로딩
클록당 4 픽셀에서 16 픽셀로 향상된 픽셀 클록 드로잉
클록당 Fetch cull 프리미티브 1에서 2로 향상
조정된 내부 루프로 인해 더욱 빨라진 펌웨어 메모리 작동(예: copy, fill, CRC)
수백 배 빠른 CMD SNAPSHOT
애플리케이션
POS 기기
다기능 프린터
계측기
홈 보안 시스템
그래픽 터치 패드 - 리모트, 다이얼 패드
전화 / 화상 회의 시스템
전화 및 전화 교환대
의료 기기
혈압계 디스플레이
심박계
혈당계 디스플레이
음주 측정기
가스 크로마토그래프
전력계
가전 제품 장치
셋톱 박스
자동 온도 조절기
스프링클러 시스템 디스플레이
의료 기기
GPS / Satnav
자동 판매기 제어 패널
엘리베이터 제어
