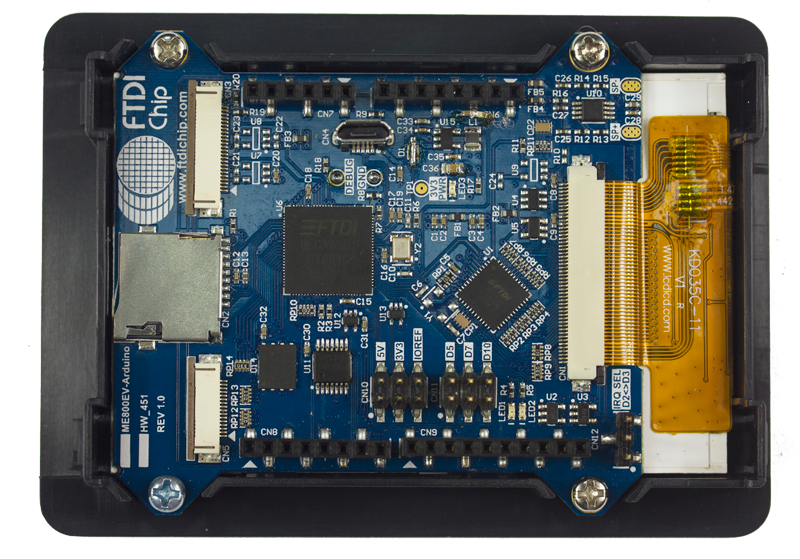

Bridgetek의 CleO는 터치 기능을 갖춘 디스플레이 쉴드로 아두이노 용 지능형 TFT 디스플레이 솔루션입니다. 간편하게 프로그래밍해서 HMI(인간-기계 인터페이스) 시스템을 구축할 수 있습니다. 기존 아두이노 디스플레이 쉴드보다 훨씬 뛰어난 성능을 발휘합니다. CleO는 HVGA, 3.5인치 화소수 320 x 480 TFT LCD 패널 디스플레이로 구성되며 저항식 터치 및 PWM 오디오 출력을 지원합니다. 내장된 스피커 증폭기로 PWM 오디오를 출력하면 향상된 오디오 품질을 느낄 수 있습니다.

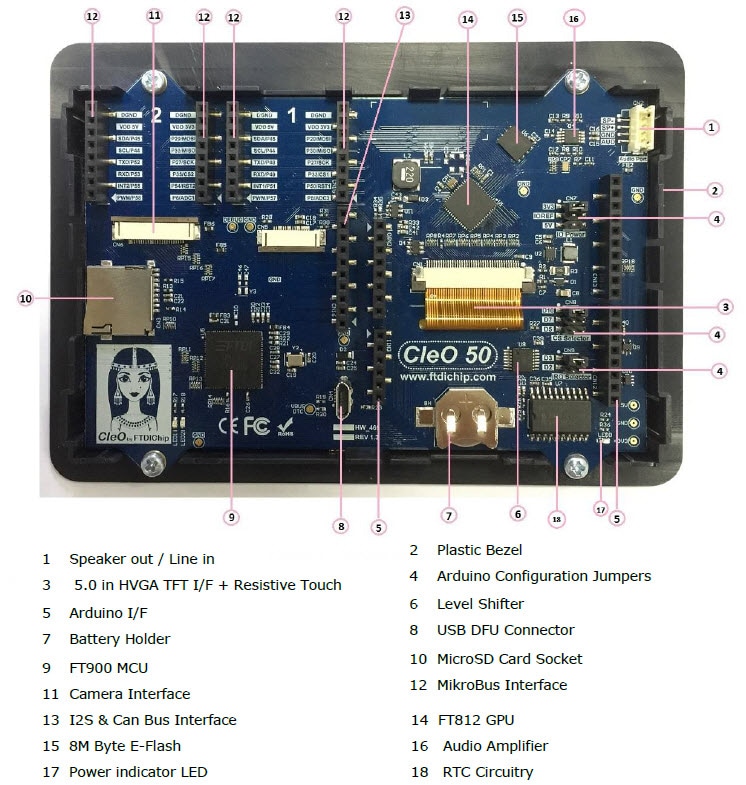

CleO50는 현재 3.5인치 CleO35, 5인치 스마트 TFT 디스플레이 CleO50 등 두 가지 모듈로 생산됩니다. 가로 및 세로 모드를 지원하며 HMI/GUI를 전문가의 작품으로 보이도록 간편하게 프로그래밍할 수 있습니다. 그러나 복잡한 그래픽 프로그래밍이나 수학에 관한 사전 지식은 필요 없습니다. CleO 쉴드는 아두이노 UNO와 완전히 호환됩니다.
Bridgetek의 FT81x 고해상도 EVE(임베디드 비디오 엔진) 그래픽 컨트롤러 1개가 HMI 작동을 담당하는 반면, Bridgetek의 FT90x 32비트 RISC 마이크로컨트롤러(3.1 DMIP) 1개는 추가되는 모든 처리 업무를 해결합니다. CleO는 60fps 속도에서도 그래픽 콘텐츠를 믿을 수 없을 만큼 부드럽게 처리합니다. 안티 에일리어싱 그래픽 기능을 바탕으로 이미지를 보다 상세하게 렌더링하며 들쑥날쑥한 가장자리 선을 제거합니다.
CleO는 Bridgetek NerO 보드에 결합했을 때 더욱 강력하고 최적화된 솔루션 기능을 제공합니다. NerO는 오픈 소스 하드웨어 장치로, 아두이노 UNO에 대한 드롭인 대체품으로 설계되었으며 쉴드 및 아두이노 IDE와 완벽하게 호환됩니다.
|
|
|
|
- 가로 및 세로 모드 지원
- PWM 오디오 출력 및 스피커 증폭기 내장
- 최대 8개 파일의 동시 작동을 지원하는 파일 시스템
- 간편하게 사용할 수 있는 저항식 터치
- 아두이노 UNO 자원을 사용하기 않아도 마이크로SD/e-Flash 및 그래픽 서브시스템 간 빠른 직접 파일 전달
- 패널 실장형 베젤 포함
- FCC/CE 인증
|
CleO35 CleO50 |
|
Bridgetek FT90x 32비트 내장형 마이크로컨트롤러는 고속, 인터페이스 연결 작업용으로 개발되었으며, 빠른 데이터 전송 속도를 기반으로 뛰어난 상호연결 기능을 제공합니다. 카메라 병렬 입력, 10/100 Base-TX 이더넷 인터페이스, CAN 버스, USB2.0 고속 주변장치 및 호스트 포트를 갖췄습니다.
|
|
Bridgetek FT81x EVE(임베디드 비디오 엔진)는 간편하게 사용할 수 있는 일련의 그래픽 컨트롤러로, 뛰어난 품질의 HMI(인간-기계 인터페이스)를 생성하는 내장 애플리케이션을 대상으로 설계되었습니다. 7인치 대형 디스플레이에 사용할 수 있도록 최대 화소수가 512 x 512에서 800 x 600로 증가했습니다.
|
|
|
|
모든 액세서리가 CleO35 및 CleO50 쉴드에서 작동합니다. |
| Bridgetek NerO 모듈은 아두이노 Uno와 완전히 호환되는 레퍼런스 설계로, ATMega328 컨트롤러 및 Bridgetek의 FT231x USB-UART 프로그래밍 인터페이스를 포함합니다. 보드는 스위칭 조정기를 연결해서 5V에서 작동할 수 있습니다.
|
|
Bridgetek CleO-RIO 모듈은 아두이노 쉴드 어댑터 보드로, CleO35 모듈에 아두이노 보드를 쌓아 유연하게 사용할 수 있습니다. 2층 PCB로 크기는 57.15 x 54.35mm입니다.
|
|
| Bridgetek CleO35-WIFI 모듈은 Ai-Thinker가 생산하는 ESP-12S Wi-Fi 모듈과 함께 개발되었으며 통합 Wi-Fi 칩인 코어 프로세서 ESP8266을 이용합니다. CleO-WIFI는 최소 크기의 외부 회로가 있으며, 32비트 Tensilica MCU, 디지털 주변장치 인터페이스, 안테나 스위치, RF 발룬, 전력 증폭기, 저잡음 수신 증폭기, 필터, 전력 관리 모듈 모두 5mm x 5mm 크기의 소형 패키지에 포함됩니다. |
|
|
| BridgetekCleO-Camera 모듈은 CleO 계열의 카메라 액세서리로, OV5640 센서 모듈 및 플래시 LED로 구성됩니다. OV5640는 저전압, 고성능, 0.25인치 5M CMOS 이미지 센서로, 설치공간이 좁은 패키지에서 OmniBSI™ 기술을 이용해서 단일 칩 5M(2592 x 1944) 카메라의 모든 기능을 제공합니다. |
|

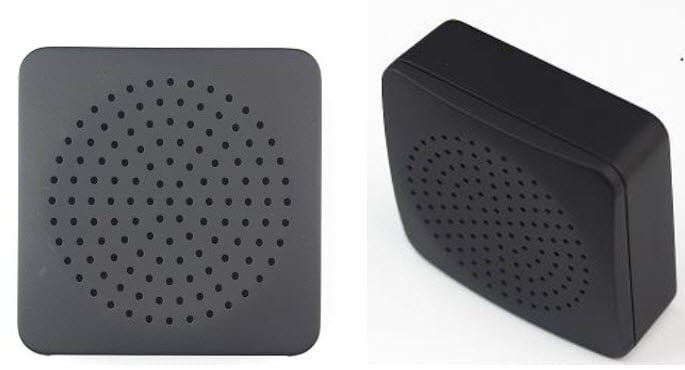

BridgetekCleO-Speaker 모듈은 스피커 액세서리로, 검은색 스피커 속에 0.5W 8Ω 스피커 드라이버가 미리 설치되어 있습니다. CleO-Speaker 모듈이 있으면 CleO 애플리케이션에서 원할 때마다 음악/발신음을 재생할 수 있습니다. 함께 제공되는 오디오 라인-인 기능을 이용하면 외부에서 전달되는 음성을 CleO 내장 스피커 증폭기로 입력할 수 있습니다.
|
|
CleO 및 NerO 전원 플러그 어댑터(9V 1A)는 최대 1A의 전류를 제공합니다.
|
|
|
CleO35 데이터시트
