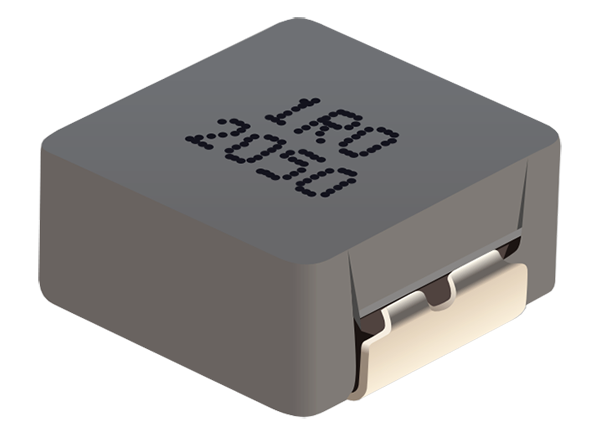

Bourns SRP8540A 자동차용 차폐식 파워 인덕터
Bourns SRP8540A 자동차 등급 차폐 파워 인덕터는 다양한 전자 애플리케이션의 고전류 밀도 및 고온 요구 사항을 충족하도록 설계된 고전류 장치입니다. 금속 합금 분말 코어로 제조되는 SRP8540A 인덕터는 낮은 DC 저항, 높은 가열/포화 전류, 낮은 버즈 잡음, 우수한 온도 안정성 및 낮은 자기장 방사를 위한 차폐 구조가 특징입니다. -55°C~+150°C의 온도 범위에서 작동하는 Bourns SRP8540A 자동차 등급 차폐 파워 인덕터는 AEC-Q200 규격을 준수하고 더 높은 인덕터 신뢰성이 요구되는 소비자, 산업 및 전기통신 전자 장치 애플리케이션의 DC-DC 변환기 및 전원 공급 장치에 이상적입니다.
특징
- 낮은 방사를 위한 차폐 구조
- 금속 분말 코어
- 높은 포화 전류
- 낮은 버즈 잡음
- AEC-Q200 준수
- 무할로겐 및 RoHS 규격 준수
애플리케이션
- 자동차
- 소비자
- 산업
- 전기통신
사양
- 100kHz/1V에서 0.22~22µH 인덕턴스
- ±20% 인덕턴스 허용 오차
- 10, 15 또는 20(표준) Q 옵션
- 9~132MHz 자기 공진 주파수 범위
- DC 저항 범위
- 1.6~100mΩ(표준)
- 1.76~120mΩ(최대)
- 3.9~31A(표준) Irms 범위
- 8~60A(표준) Isat 범위
- -55~+150°C 온도 범위
- 8.8mm x 8.4mm x 3.8mm 크기
- MSL(수분 민감도 레벨) 1
- 재료
- 금속 합금 분말 코어
- 에나멜 구리선
- Ni/Sn 종단 마감 처리
모두 보기
Bourns SRP High Current Power Inductors
Expansive range of products with heights ranging from 1mm to 7mm, RoHS compliant.

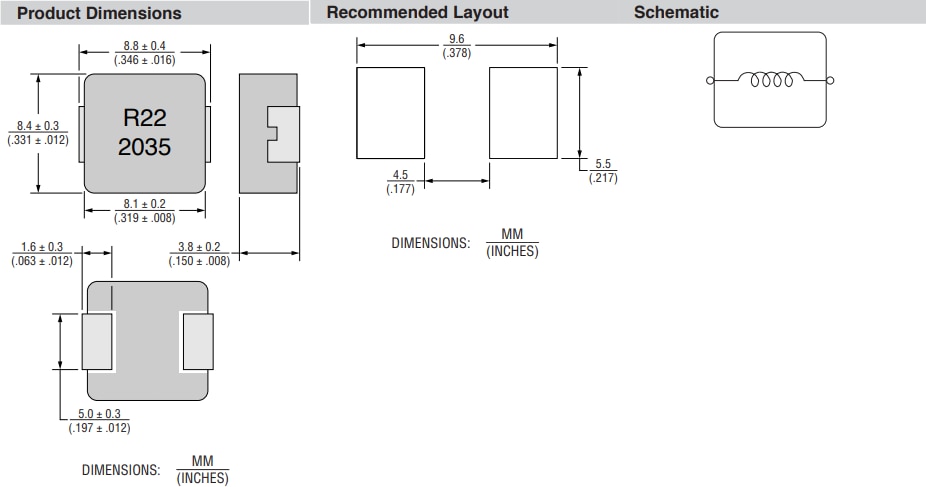

기계 도면
