Bourns SM91604L LAN 기가비트 이더넷 변압기
Bourns SM91604L LAN 기가비트 이더넷 변압기는 강화 절연을 통해 기가비트 이더넷 통신 요구 사항을 충족하도록 설계된 단일 포트 변압기입니다. 이 변압기는 최대 0.35μH 누설 인덕턴스(100kHz/0.1V) 4680VDC 절연 전압, 800V 작동 전압 및 8mm 최소 연면거리가 특징입니다. SM91604L 변압기는 -40°C ~ 105°C의 온도 범위에서 작동하고 RoHS를 준수합니다. 이 변압기에는 이더넷 애플리케이션의 잡음 제거를 위한 공통 모드 초크가 포함되어 있습니다. SM91604L 변압기는 백색 가전 및 산업용 4.0 애플리케이션에 사용됩니다.
특징
- 기가비트 이더넷 요구 사항을 충족하도록 설계됨
- 작동 전압: 800V
- 최소 연면 거리 및 공간 거리: 8mm
- 0.35μH 최대 누설 인덕턴스(100kHz/0.1V)
- Hi-Pot: 4,680VDC
- -40°C~+105°C 작동 온도 범위
- 습도 감도 레벨 (MSL 1)
- IEC 60664-1 및 IEC 62368-1 표준에 따른 강화 절연
- RoHS 준수
애플리케이션
- 백색 가전
- 산업용 4.0
관련 변압기
Bourns 텔레콤 변압기
LAN 변압기, SMD 칩 인덕터, 파워 초크, 칩 비드, 칩 비드 어레이 등이 있습니다.
기계 다이어그램

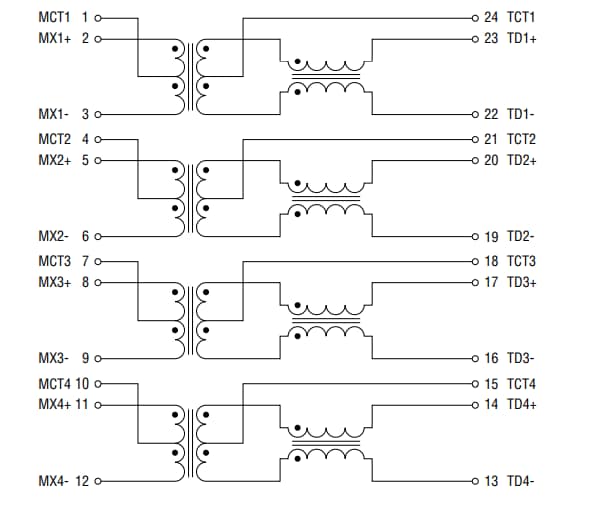

전기 계통도 다이어그램
게시일: 2023-10-19
| 갱신일: 2023-11-02
