Bourns PRS11R 11mm 회전식 금속 축 전위차계
Bourns PRS11R 11mm 회전식 금속 샤프트 전위차계는 초소형 폼 팩터가 특징으로, 선택 사항인 순간 스위치, 평면 샤프트 스타일, -20~+70°C의 작동 온도 범위를 제공합니다. PRS11R 전위차계의 변형 제품에는 수평/후면 또는 수직/측면 방향, 샤프트 길이(15mm, 20mm 또는 25mm), 스위치 구성(스위치 또는 푸시 순간 스위치 없음) 및 저항 테이퍼가 포함됩니다. Bourns PRS11R 11mm 회전식 금속 샤프트 전위차계는 전문 오디오 및 조명 애플리케이션, 저위험/중간 위험 의료* 및 실험실 장비, 산업 자동화 제어 및 신뢰할 수 있는 전위차계가 필요한 기타 애플리케이션에 사용하도록 설계되었습니다.
*Bourns® 제품은 “생명을 구하는” “생명에 중요한” 또는 “생명을 유지하는” 애플리케이션이나 Bourns® 제품의 고장 또는 기능 장애로 인해 인원 부상이나 사망을 초래할 수 있는 다른 모든 애플리케이션을 위해 설계되거나 그러한 애플리케이션에 사용하도록 의도되지 않았습니다. 법률 면책 통지(www.bourns.com/docs/legal/disclaimer.pdf)를 참조하십시오.
특징
- THT 타입 장착
- 정격 15,000 회전 사이클
- -20~+70°C 작동 온도 범위
- 평면 샤프트 옵션
- 보드 마운트용 PC 핀 레이아웃
- 수평 또는 수직 방향 옵션
- 순간 스위치(선택 사항)
- 오디오 및 선형 테퍼
- RoHS 규격 준수
애플리케이션
- 전문 오디오 장비
- 전문 조명 콘솔
- 소비자 백색 가전 제품
- 저/중간 위험 의료 및 진단 장비
- 테스트 및 측정 장비
- 통신 장비
- 실험실 장비
- 산업 자동화 제어
사양
- 전기적 사양
- 5~250kΩ 표준 저항 범위
- 표준 저항 허용 오차
- R < 250kΩ ±20%
- R = 250kΩ ±30%
- 0.4% 최대 잔류 저항
- 100MΩ 최소 절연 저항(250VDC)
- 300VAC 내전압(해수면 수준)
- 0.05W 정격 전력
- 100mV 최대 슬라이딩 잡음
- 환경
- 온도 범위
- -20~+70°C 작동 온도
- -40~+70°C 보관 온도
- 납땜
- 3초 동안 +260°C 웨이브 납땜
- 3초 동안 +350°C 수동 납땜
- IP44 등급
- 온도 범위
- 기계 사양
- 300°±10° 최대 기계 각도
- 토크
- 20~250gf-cm 실행(시작 토크 무시)
- 3kgf-cm 최대 실행
- 3kgf-cm 최소 정지 강도
- 최소 15,000회의 회전 수명 주기
- 20,000회의 최소 스위치 수명 주기
- 나사형 부싱 버전과 함께 제공된 평면 와셔 1개 및 육각 너트 1개
- 스위치
- 푸시 온 순간 SPST 스위치 타입
- 10mA의 정격 저항성 부하 전력(5VDC)
- 0.5mm ±0.4mm 스위치 이동
- 600gf ±300gf 스위치 작동력
- 100mΩ 최대 접촉 저항

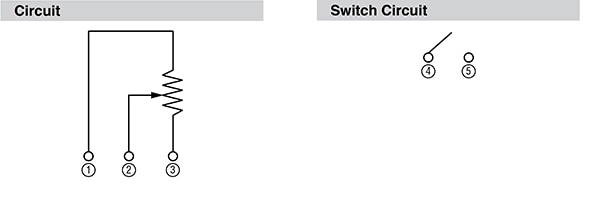

회로 정보
