Bourns NX 시리즈 TCO(열 차단) 장치
Bourns NX 시리즈 TCO(열 차단) 장치는 높은 등급의 내부식성 바이메탈 메커니즘을 사용하여 습한 환경에서 내구성을 향상시키는 고전류 소형 재설정 가능 장치입니다. 이 장치는 60°C에서 12 A ~ 20 A의 전류 성능을 지원합니다. NX 시리즈 TCO 장치는 1.2 mΩ 및 3MΩ 의 표준 저항을 제공합니다. 이 장치는 리튬 폴리머 및 프리즘 셀에 대한 과전류 및 과열 보호 기능을 포함합니다. NX 시리즈 TCO 장치는 77°C, 82°C, 85°C 및 90°C 트립 온도 옵션으로 제공되며 ±5°C 허용 오차 내에서 작동합니다. 이 장치는 휴대용 및 웨어러블 전자 장치, 노트북 PC, 태블릿 PC 및 스마트폰의 배터리 보호에 사용됩니다.
특징
- 향상된 내부식성
- 높은 전류 용량과 소형 본체 크기
- NR 시리즈보다 40% 더 많은 전류 전달
- 비정상적이고 과도한 전류를 최대 정격 한도까지 즉시 제어
- 리튬 폴리머 및 프리즘 셀에 대한 과전류 및 과열 보호
- RoHS 규격 준수 및 UL 인증
사양
- 25°C에서 최대 누설 전류: 200 mA
- 1.2 mΩ 및 3 mΩ 표준 저항
- 1분 동안 25°C에서 최소 유지 전압: 3 V
- 40 °C(최소) 재설정 온도
애플리케이션
- 배터리 셀 보호:
- 스마트폰
- 태블릿 PC
- 노트북 PC
- 휴대용 및 웨어러블 전자 장치

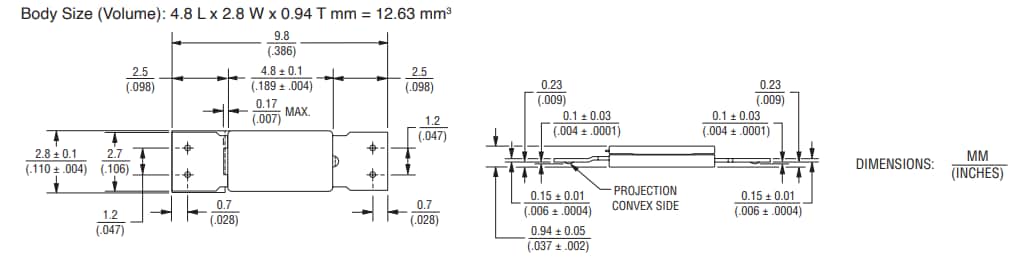

기계 다이어그램
추가 자료
View Results ( 8 ) Page
| 부품 번호 | 데이터시트 | 최소 유지 전압 | 저항 | 최대 차단 전류 | 최대 누설 전류 | 최대 전압 | 정격 온도 | 리셋 온도 |
|---|---|---|---|---|---|---|---|---|
| NX77ABB |  |
3 V | 1.2 mOhms | 70 A | 200 mA | 28 VDC / 35 A, 100 cycles | + 77 C | + 40 C |
| NX82ABB | |
3 V | 1.2 mOhms | 70 A | 200 mA | 28 VDC / 35 A, 100 cycles | + 82 C | + 40 C |
| NX85ABB | |
3 V | 1.2 mOhms | 70 A | 200 mA | 28 VDC / 35 A, 100 cycles | + 85 C | + 40 C |
| NX90ABB | |
3 V | 1.2 mOhms | 70 A | 200 mA | 28 VDC / 35 A, 100 cycles | + 90 C | + 40 C |
| NX77A1B | |
3 V | 1.2 mOhms | 70 A | 200 mA | 28 VDC / 35 A, 100 cycles | + 77 C | + 40 C |
| NX82A1B | |
3 V | 1.2 mOhms | 70 A | 200 mA | 28 VDC / 35 A, 100 cycles | + 82 C | + 40 C |
| NX85A1B | |
3 V | 1.2 mOhms | 70 A | 200 mA | 28 VDC / 35 A, 100 cycles | + 85 C | + 40 C |
| NX90A1B | |
3 V | 1.2 mOhms | 70 A | 200 mA | 28 VDC / 35 A, 100 cycles | + 90 C | + 40 C |
게시일: 2024-03-11
| 갱신일: 2024-05-30
