Bourns AC6830R 에어 코일 인덕터

Bourns AC6830R 에어 코일 인덕터는 최대43 nH 인덕턴스를 가진 표면 실장 인덕터입니다. 이 인덕터는 4 A 최대 IRMS, 150 MHz 테스트 주파수, 최대 7.9 mΩ 최대 DCR이 특징입니다. AC6830R 인덕터에는 기계적 안정성을 위해 에폭시 커버가 함께 제공됩니다. 이 인덕터는 -25 °C~125 °C 온도 범위 내에서 작동하며 RoHS를 준수합니다. AC6830R 인덕터는 무선 송신기, RF 증폭기 및 고주파 TV 수신기와 같은 애플리케이션에 사용됩니다.

특징

  • 높은 Q 값
  • 엄격한 허용 공차
  • 표면 실장
  • 최대 43 nH 인덕턴스
  • 150 MHz 테스트 빈도
  • 작동 온도 범위: -25 °C~+125 °C
  • 4 A 최대 IRMS
  • 최대 10 회전

애플리케이션

  • 고주파 TV 및 라디오 수신기
  • 무선 송신기
  • RF 증폭기
  • 튜닝 요구 사항

제품 크기

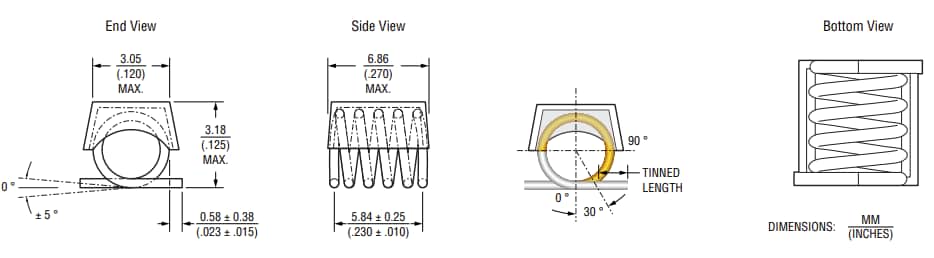

기계 도면 - Bourns AC6830R 에어 코일 인덕터
View Results ( 10 ) Page
부품 번호 데이터시트 인덕턴스 최소 Q 시험 주파수 공차 자기공명 주파수 최대 DC 전류 최대 DC 저항 최고 작동온도 최저 작동온도
AC6830R-43NG AC6830R-43NG 데이터시트 43 nH 106 150 MHz 2 % 1.2 GHz 4 A 7.9 mOhms + 125 C - 25 C
AC6830R-17NG AC6830R-17NG 데이터시트 17.5 nH 100 150 MHz 2 % 2.2 GHz 4 A 4.5 mOhms + 125 C - 25 C
AC6830R-22NG AC6830R-22NG 데이터시트 22 nH 102 150 MHz 2 % 2.1 GHz 4 A 5.2 mOhms + 125 C - 25 C
AC6830R-28NG AC6830R-28NG 데이터시트 28 nH 105 150 MHz 2 % 1.8 GHz 4 A 6 mOhms + 125 C - 25 C
AC6830R-35NG AC6830R-35NG 데이터시트 35.5 nH 112 150 MHz 2 % 1.5 GHz 4 A 6.8 mOhms + 125 C - 25 C
AC6830R-17NJ AC6830R-17NJ 데이터시트 17.5 nH 100 150 MHz 5 % 2.2 GHz 4 A 4.5 mOhms + 125 C - 25 C
AC6830R-22NJ AC6830R-22NJ 데이터시트 22 nH 102 150 MHz 5 % 2.1 GHz 4 A 5.2 mOhms + 125 C - 25 C
AC6830R-28NJ AC6830R-28NJ 데이터시트 28 nH 105 150 MHz 5 % 1.8 GHz 4 A 6 mOhms + 125 C - 25 C
AC6830R-35NJ AC6830R-35NJ 데이터시트 35.5 nH 112 150 MHz 5 % 1.5 GHz 4 A 6.8 mOhms + 125 C - 25 C
AC6830R-43NJ AC6830R-43NJ 데이터시트 43 nH 106 150 MHz 5 % 1.2 GHz 4 A 7.9 mOhms + 125 C - 25 C
게시일: 2025-04-03 | 갱신일: 2025-06-11
