Arduino Portenta H7 Lite Connected

Arduino Portenta H7 Lite 커넥티드는 AI 애플리케이션용 Portenta H7의 계산 능력과 낮은 대기 시간제어 솔루션을 제공하며 고분 해능 비디오 인터페이스 기능을 제거하여보다 비용 효율적으로 설계된 모듈을 제공합니다. Portenta H7 Lite 커넥티드는 무선 연결을 통합하여 전체 H7과 H7 Lite 버전 사이의 간극을 채워 줍니다. 이 장치는 Arduino Pro 사용자가 성능과 단순성에 대한 적절한 조합으로 이상적인 솔루션을 구축할 수 있는 또 다른 옵션을 제공합니다.

Arduino Portenta H7 Lite Connected는 2개의 프로세서로 인해 높은 수준의 코드와 실시간 작업을 동시에 실행합니다.

Arduino Portenta H7 Lite Connected에는 480MHz에서 작동하는 Cortex® M7과 240MHz에서 작동하는 Cortex M4를 포함한 메인 프로세서인 STM32H747 듀얼 코어가 있습니다. 2 개의 코어는 다른 프로세서에서 원활하게 호출 기능을 지원하는 원격 절차 호출 메커니즘을 통해 통신합니다.

두 프로세서 모두 모든 칩 내의 주변기기를 공유하고 실행할 수 있습니다.
• Arm® mbed™ OS 상단에 있는 Arduino 스케치
• 기본 mbed™ 애플리케이션
• 해석 기를 통한 MicroPython/JavaScript
• TensorFlow™ Lite

특징

병렬 작업을 실행하는 2개의 동급 최고의 프로세서를 하나로 포함한 듀얼 코어
가장자리에 있는 AI는 매우 강력해서 AI 상태의 기계를 작동시킬 수 있음

볼륨에서 고도로 사용자 지정 가능
MicroPython(하이 레벨 프로그래밍 언어 지원)

애플리케이션

하이엔드 산업용 기계
실험실 장비
컴퓨터 비전
PLC

로봇 컨트롤러
미션 크리티컬 장치
고속 부팅 계산(ms)

사양

8MB/16MB 메모리
ATECC608 보안
리튬-폴리머 단일 셀 3.7V, 700mAh 최소 전력

이더넷 PHY/Wi-Fi®/블루투스® 저 에너지(Cordio 스택을 통한 BLE 5, Arduino 스택을 통한 BLE 4.2) 연결

비디오

PCB 레이아웃

웨이크업 신호/외부 계전기 명령

애플리케이션 회로도 - Arduino Portenta H7 Lite Connected

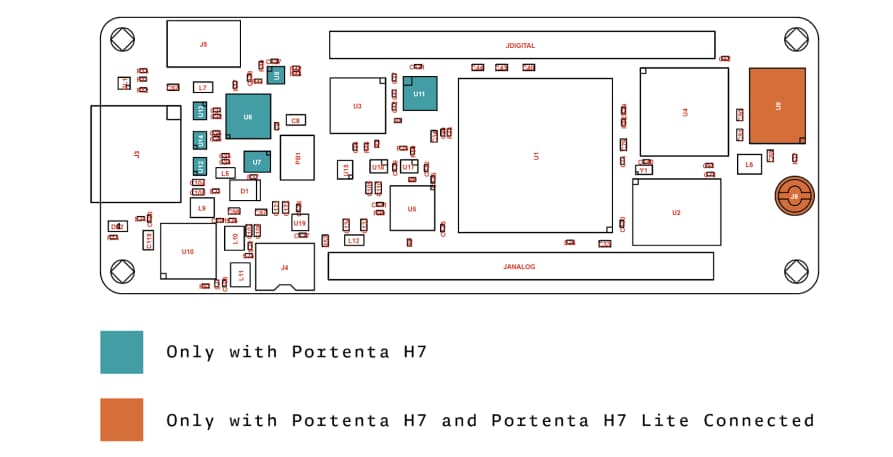

보드 토폴로지

기계 도면 - Arduino Portenta H7 Lite Connected

추가 리소스

계통도
