Aptiv HDK 1.2 및 2.8 연결 시스템
Aptiv HDK 1.2 및 2.8 연결 시스템은 60g의 진동 저항과 USCAR 및 AK 표준의 균일한 구성을 제공하는 자동차용 커넥터입니다. Aptiv HDK 연결 시스템에는 커넥터, 단자, 씰 및 와이어 변형 방지 장치가 포함되어 있습니다. 이 시리즈는 1.2mm 및 2.8mm의 캐비티 구성으로 제공됩니다. 접점의 범위는 2~4개입니다.
특징
- HDK 1.2 단자
- 접점 4개
- 초음파 용접 호환
- 스크래치로 높은 접촉 압력
- 핀 모션 제어
- HDK 2.8 단자
- 접점 4개
- 초음파 용접 호환
- 높은 접촉 압력
- HDK 1.2 하우징
- SLS(스마트 잠금 시스템) 기술이 적용된 사전 준비된 CPA
- 옵션으로 제공되는 변형 방지 장치를 통해 80G까지의 향상된 성능과 -40~+140°C의 온도에서 작동 가능
- HDK 2.8 하우징
- 단자 위치 보증을 위한 측면 보조 잠금 장치
- 기계 극성화
애플리케이션
- 자동차
- 엔진실
- 엔진 장착
- 앞유리 와이퍼용 모터
사양
- 단자
- 최고 온도: +150°C
- 최대 진동
- 50 G (1.2)
- 80 G (2.8)
- 최대 전류
- 11 A (1.2)
- 29.5 A (2.8)
- 하우징
- 작동 온도 범위
- -40~+140°C(1.2)
- -40~+120°C(2.8)
- 진동: 60G
- IPX9K/IP68 환경 보호
- 작동 온도 범위

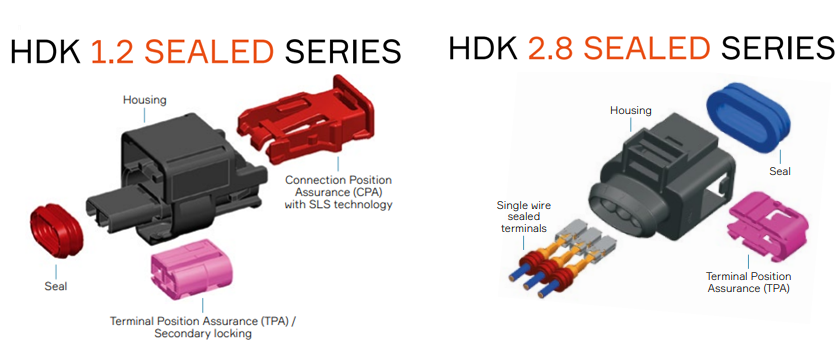

분해도
게시일: 2020-08-10
| 갱신일: 2024-04-24
