Analog Devices / Maxim Integrated TMCM-1638 단일 축 컨트롤러/드라이버 모듈
Analog Devices TMCM-1638 단축 컨트롤러/드라이버 모듈은 단상 DC 모터, 2상 바이폴라 스테퍼 모터 및 3상 BLDC 모터용으로 설계되었습니다. TMCM-1638 모듈은 TMCL 펌웨어와 함께 작동하며 TMCL™프로토콜을 사용하여 독립형 작동 및 직접 모드 제어를 허용하거나 CANopen 프로토콜을 사용하여 제어를 지원하는 CANopen ® 펌웨어와 함께 작동합니다.
ADI TMCM-1638 단일 축 컨트롤러/드라이버 모듈은 +10VDC ~52VDC 모터 공급 전압과 최대 7ARMS 모터 전류가 특징입니다. 모듈에는 홀 센서 입력, 스텝/방향 입력, 정지 스위치 및 홈 스위치 입력, 범용 입출력이 포함됩니다.
특징
- 단일 축 컨트롤러/드라이버(FOC(자속 기준 제어) 포함)
- 모터 공급 전압: +10VDC ~52VDC
- 모터 전류: 최대 7ARMS
- RS485 및 CAN 인터페이스
- 단일 종단 ABN 엔코더인터페이스
- 홀 센서 입력
- 스텝/방향 입력
- 정지 스위치 및 홈 스위치 입력
- 범용 입출력
애플리케이션
- 실험실 자동화
- 제조
- 반도체 처리
- 로봇
- 공장 자동화
- 테스트 및 측정
- 생명 과학
- 생명 공학
- 액체 처리

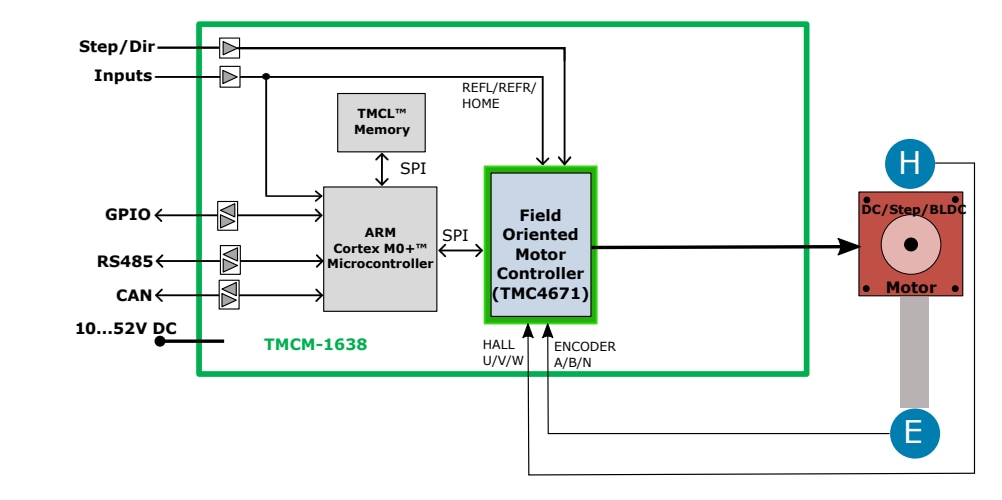

단순 블록 선도
