Analog Devices / Maxim Integrated TMC6200 3 하프 브리지 게이트 드라이버
Analog Devices Inc. TMC6200 3 하프 브리지 게이트 드라이버는 PMSM 서보 또는 BLDC 모터용 고전력게이트 드라이버입니다. TMC6200 게이트 드라이버는 6개의 외부 MOSFET와 2개 또는 3개의 감지 저항기를 사용하여 프로그래밍 가능 증폭 기능이 있는 인라인 전류 감지 증폭기를 포함하여 12V, 24V 또는 48V용 PMSM 드라이브 시스템의 전체 고전압 부분을 통합합니다.
ADI TMC6200 3 하프 브리지 게이트 드라이버는 와트에서 킬로와트 범위의 광범위한 모터를 구동하기 위해 설계되었습니다. 소프트웨어 제어 드라이브의 강도는 시스템 내 EME 최적화를 허용합니다. 이 장치는 짧은 감지 및 과열 임계값과 같은 프로그램 가능 안전 기능과 견고하고 신뢰할 수 있는 설계를 실현하는 진단용 SPI 인터페이스를 제공합니다.
TMC6200은 완전한 보호 및 진단 기능을 가지는 견고한 드라이브를 구축하기 위해 최소한의 외부 구성요소를 필요로 합니다.
특징
- 최대 100A 코일 전류의 3상 모터 (외부 MOSFET)
- 전압 범위 8V~60VDC
- 0.5A/1A/1.5A 프로그래밍 가능 게이트 드라이브
- SPI 인터페이스를 통한 완전 보호 및 진단
- 프로그래밍 가능 이득을 포함하는 3개의 부동 감지 증폭기(5, 10, 20)
- 1Ω(LS)/1.3Ω (HS) 안전 보류 저항이 있는 게이트 오프 드라이브
- SPI 및 독립형 작동
- 100% 듀티 사이클 작동을 위한 충전 펌프
- 단일 라인 제어를 위한 선택적 BBM(break-before-make) 로직
- 프로그래밍 가능 단락 및 과부하 전류 임계값 및 재시도
- 3 라인 또는 6 라인 드라이브가 있는 프로그래밍 가능 제어 인터페이스
- 완전 보호 및 진단
- 컴팩트한 크기의 TQFP48 패키지
- 고전압에서 안전한 작동을 위한 이중 핀 거리
애플리케이션
- PMSM FOC 드라이브 및 BLDC 모터
- 산업용 드라이브
- 공장 자동화
- 실험실 자동화
- 로봇 공학
- CNC 기계
- 직물 기계
- 펌프
- 감시 카메라
- 홈 자동화
- 프린터
관련 보드
Analog Devices / Maxim Integrated TMC6200 개발 도구
TMC6200 장치를 쉽게 평가할 수 있도록 설계되었습니다.

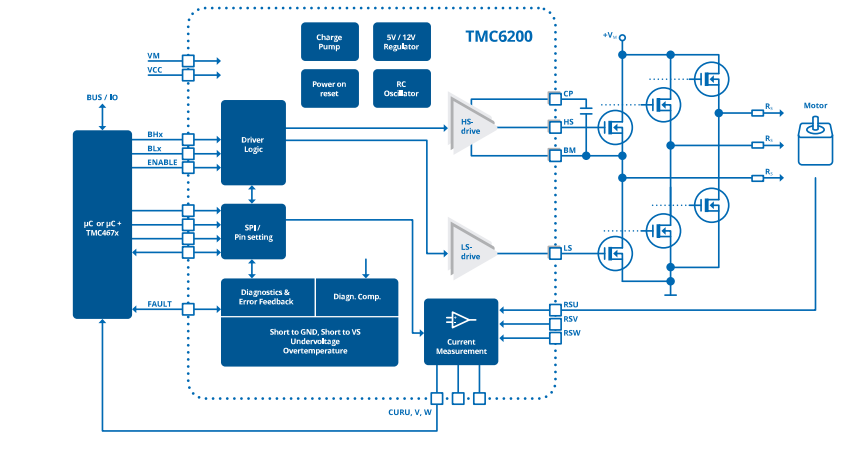

블록 선도
