Analog Devices / Maxim Integrated TMC2300 저전압 스테퍼 모터 드라이버
Analog Devices TMC2300 저전압 스테퍼 모터 드라이버는 배터리 작동식 드라이버 애플리케이션, 공간 및 대기전력이 중요한 드라이버 애플리케이션에 이상적입니다. 이 드라이버는 휴대용, 가정용 및 사무실용 애플리케이션을 위한 비버깅 모션 제어를 가능하게 하는 StealthChop™ 저소음 드라이브 기술이 특징입니다. 이 장치는 동급 최고의 RDSon 저항성을 위해 내부 충전 펌프에 의해 부스트된 고효율 전력단을 제공합니다. 이 장치는 공급 전압이 낮더라도 소형 패키지로부터 높은 모터 전류를 제공합니다. 이중 AA 배터리는 일반적으로 2.0 V까지 방전될 수 있습니다(전압은 1.8 V 미만으로 떨어지지 않아야 하고 충분한 공급 버퍼 커패시터를 제공해야 함).
특징
- 전압 범위: 2 V (1.8 V) ~ 11 V DC
- 배터리 작동: 최소 AA/NiMh 셀 2개 또는 리튬-이온 셀 1~2개
- 2상 스테퍼 모터: 최대 1.2A RMS, 2A 피크
- 대기 전류: 50nA 미만(표준) 전류 소모(량)
- STEP/DIR 인터페이스: 스테퍼 모터용 최대 256개의 마이크로 스텝
- microPlye™ 보간에 의해 부드럽게 작동하는 256개의 마이크로 스텝
- StealthChop2™ 저소음 모터 작동
- 낮은 RDSon LS 170mΩ 및 HS 170mΩ(표준)
- 자동 대기 전류 감소
- StealthChop 모드의 정지 감지 StallGuard4
- CoolStep 부하 의존형 에너지 절약: 최대 90%
- 고급 구성 옵션을 위한 단일 와이어 UART
- 독립형 작동을 위한 통합 펄스 발생기
- 완벽한 보호 및 진단
- 소형 QFN 3 mm x 3 mm(20 핀 포함)
애플리케이션
- IoT 및 휴대용 장치
- 배터리 작동식 장비
- 프린터, POS
- 미니어쳐 3D 프린터
- 완구
- 오피스 및 홈 자동화
- CCTV, 보안
- HVAC
- 모바일 의료 기기

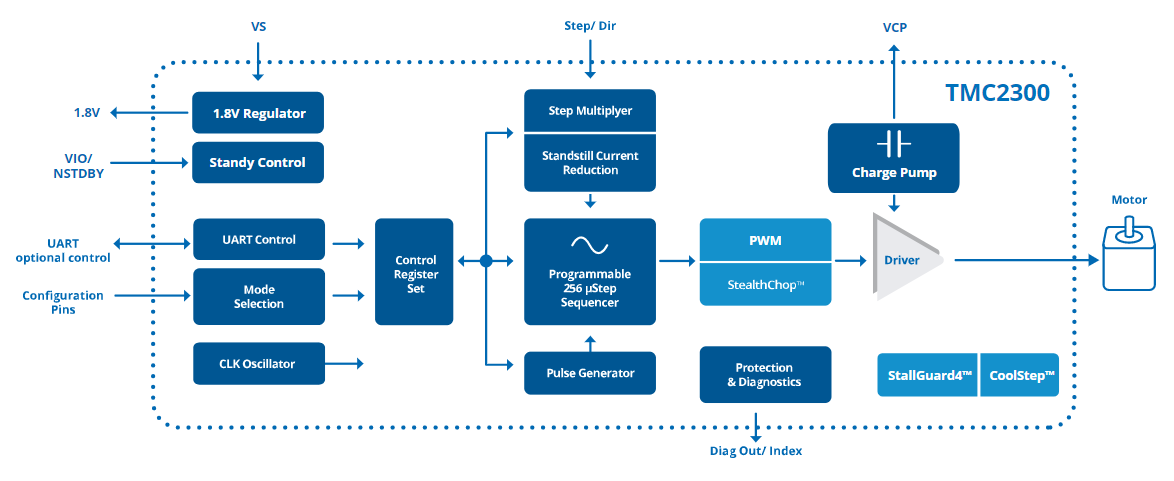

블록 선도
평가 보드
Analog Devices / Maxim Integrated TMC2300 평가 키트
TMC2300의 기능을 평가하는 데 사용됩니다.
