Analog Devices Inc. MAXM17633, MAXM17634, MAXM17635 전력 모듈
Analog Devices Inc. MAXM17633, MAXM17634 및 MAXM17635 전력 모듈은 일련의 전압 레귤레이터 IC 및 전력 모듈입니다. 이 장치는 보다 우수하고 작으며 단순한 전원 공급 솔루션을 구현합니다. MAXM17633, MAXM17634 및 MAXM17635는 통합 컨트롤러, MOSFET, 보상 구성 요소 및 인덕터가 특징입니다. 이 모듈은 4.5V~36V 입력 범위에서 작동하고 최대 2A의 출력 전류를 제공합니다.
ADI MAXM17633, MAXM17634 및 MAXM17635 전력 모듈은 로우 프로파일, 콤팩트한 24-핀, 4mm x 4mm x 1.75mm, uSLIC™ 패키지로 제공됩니다.
특징
- 사용 용이성
- 넓은 입력 범위: 4.5V~36V
- 조절 가능한 0.9V~12V 출력(MAXM17635)
- 고정 3.3V 및 5V 출력 버전(MAXM17633 및 MAXM17634)
- 외부 클록 동기화 기능이 있는 400kHz~2.2MHz 조절 가능 주파수
- 피드백 정확도: ±1.2%
- 2 A(최대) 출력 전류
- 내부 보상
- 세라믹 커패시터
- 고효율
- PWM, PFM 또는 DCM 작동 모드 선택 가능
- 2.8μA(표준)의 낮은 셧다운 전류
- 유연한 설계
- 프로그래밍 가능한 소프트 스타트 및 사전 바이어스 시동
- 오픈 드레인 전력 양호 출력(RESET 핀)
- 프로그래밍 가능한 EN/UVLO 임계값
- 강력한 작동 성능
- 일시정지 과전류 보호
- 과열 보호
- -40°C~+125°C 주변 작동 온도, -40°C~+150°C 접합부 온도
- 견고성
- CISPR22(EN55022) 클래스 B 전도 및 복사 방출 준수
- 강하, 충격 및 진동 표준 통과: JESD22-B103, B104, B111
애플리케이션
- 산업 제어 전원장치
- 범용 PoL(Point-of-Load)
- 분산 공급 조정
- 기지국 전원장치
- 프로그래밍 가능 로직 컨트롤러
- 고전압 단일 보드 시스템
비디오

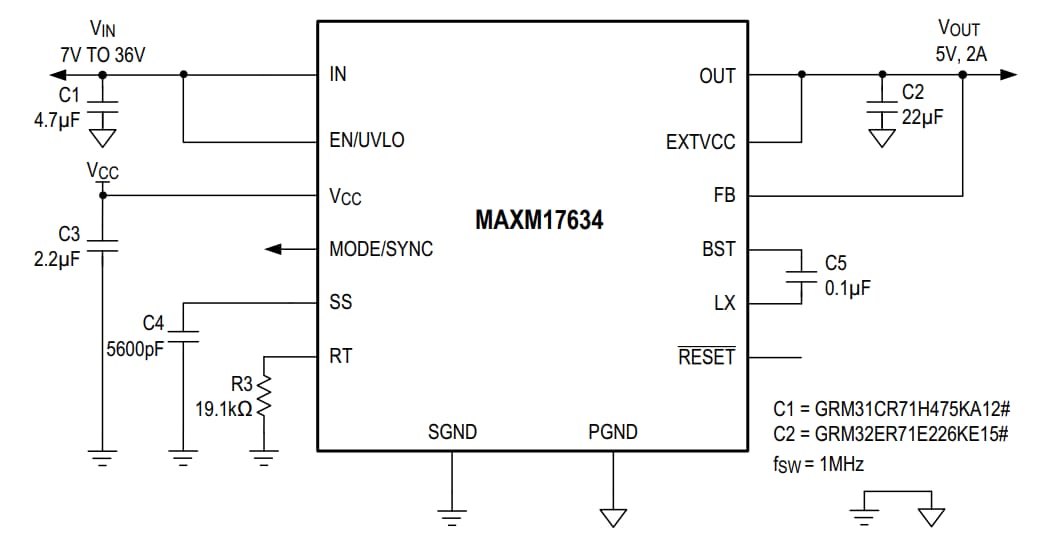

블록 선도
개발 도구
Analog Devices Inc. MAXM17633, MAXM17634, MAXM17635 평가 키트
MAXM17633, MAXM17634 및 MAXM17635 모듈의 성능을 평가하기 위해 사용됩니다.
관련 제품
Analog Devices / Maxim Integrated Himalaya uSLIC™ 전력 모듈
초소형 크기의 강압 DC-DC 전력 모듈로, 전압 입력 범위가 4.0~60V입니다.
