Analog Devices Inc. MAXM17630, MAXM17631 및 MAXM17632 전력 모듈
Analog Devices Inc. MAXM17630, MAXM17631 및 MAXM17632 Himalaya, uSLIC™, 강압 전력 모듈은 보다 우수하고, 작으며, 심플한 전원 공급 솔루션을 위해 사용할 수 있습니다. MAXM17630, MAXM17631 및 MAXM17632는 넓은 입력 전압 범위에서 작동하는 통합 컨트롤러, MOSFET, 보상 구성 요소 및 인덕터가 있는 고효율, 동기식 강압 DC-DC 모듈입니다.
이 전력 모듈은 4.5V ~ 36V에서 작동하고 최대 1A의 출력 전류를 제공합니다. MAXM17630 및 MAXM17631은 각각 고정 3.3V 및 5V 출력 모듈입니다. MAXM17632는 조절 가능한 출력(0.9V ~ 12V) 모듈입니다. 이 장치는 진정한 플러그 앤 플레이 전원 공급 솔루션을 제공하여 설계 복잡성, 제조 위험 및 출시 시간을 상당히 단축합니다. 출력 전압 범위 전체에 걸쳐 내장형 보상 기능 덕분에 외부 보상 구성 요소가 필요하지 않습니다.
MAXM1763x 전력 모듈은 피크 전류 모드 제어 아키텍처가 특징이며 PWM(펄스 폭 변조), PFM(펄스 주파수 변조) 또는 DCM(불연속 전도 모드)으로 작동하여 경부하 조건에서 높은 효율을 구현할 수 있습니다. 모듈 제품군의 -40°C ~ +125°C에서 피드백 전압 조정 정확도는 ±1.2%입니다.
MAXM1763x 전력 모듈은 로우 프로파일, 소형 16핀, 3mm x 3mm x 1.75mm, uSLIC™ 패키지로 제공됩니다. 시뮬레이션 모델도 사용할 수 있습니다.
특징
- 사용 용이성
- 넓은 입력 범위: 4.5V ~ 36V
- 조절 가능한 출력 범위: 0.9V ~ 12V(MAXM17632)
- 고정 출력 버전: 3.3V 및 5V(MAXM17630 및 MAXM17631)
- 외부 클록 동기화 기능이 있는 400kHz ~ 2.2MHz 의 조절 가능 주파수
- 피드백 정확도: ±1.2%
- 1 A(최대) 출력 전류
- 내부 보상
- 모든 세라믹 커패시터
- 고효율
- PWM, PFM 또는 DCM 작동 모드 선택 가능
- 효율 향상을 위한 보조 부트스트랩 공급(EXTVCC)
- 2.8μA(표준)의 낮은 셧다운 전류
- 유연한 설계
- 사전 바이어스 출력 전압으로 조절 가능한 단조 스타트업
- RESET 핀으로 내장형 출력 전압 모니터링
- 프로그래밍 가능 EN/UVLO 임계값
- 강력한 작동 성능
- 히컵 모드 과부하 보호
- 과열 보호
- -40~+125°C 주변 작동 온도 범위
- 접합 온도 범위: -40°C ~ +150°C
- 견고성
- CISPR22(EN55022) 클래스 B 전도 및 방사 방출 준수
- 강하, 충격 및 진동 표준 통과: JESD22-B103, B104, B111
애플리케이션
- 산업용 제어 전원 공급 장치
- 범용 PoL(Point-of-Load)
- 분산 공급 조정
- 기지국 전원 공급 장치
- 고전압 단일 보드 시스템
- 프로그래밍 가능한 로직 컨트롤러
비디오

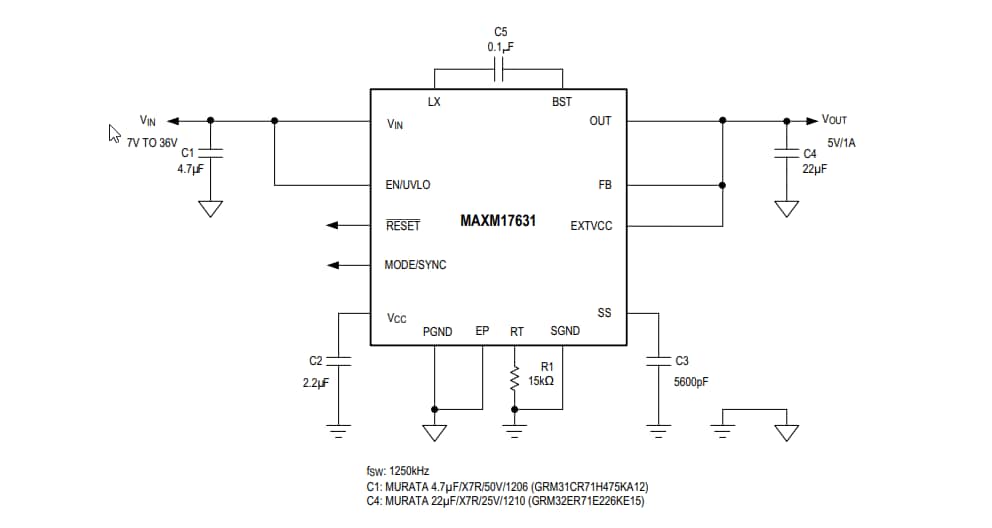

MAXM17631 일반 애플리케이션
MAXM17632 일반 애플리케이션
기능 선도
관련 평가 키트
Analog Devices Inc. MAXM17630/MAXM17631/MAXM17632 평가 키트
MAXM17630/MAXM17631/MAXM17632 모듈의 성능을 평가하는 입증된 설계 장치를 제공합니다.
관련 전력 모듈
Analog Devices / Maxim Integrated Himalaya uSLIC™ 전력 모듈
초소형 크기의 강압 DC-DC 전력 모듈로, 전압 입력 범위가 4.0~60V입니다.
