Analog Devices / Maxim Integrated MAX98363 SoundWire® 클래스 D 증폭기
Analog Devices MAX98363 SoundWire® 클래스 D 증폭기는 클래스 D 효율로 업계 최고의 AB 오디오 성능을 발휘합니다. 이 소형의 보급형 입력 클래스 D 모노 증폭기는 SoundWire 데이터 출력 PHY를 위해 내부 톤 발생기, 인터럽트 제어 및 선택 가능한 슬루 시간 설정 기능을 통합하고 있습니다. 새로운 핀아웃은 사용자에게 비용 효율적인 WLP(웨이퍼 레벨 패키지)를 구현하는 방법을 제공하며 고가의 패드 바이어스를 사용할 필요가 없습니다.
Analog Devices MAX98363 SoundWire 클래스 D 증폭기는 MIPI SoundPlus v1.2 호환 디지털 오디오 및 제어 데이터 인터페이스를 지원합니다. 디지털 인터페이스는 매우 유연하며 다양한 입력 클록 주파수를 용이하게 합니다. SoundWire 데이터 출력 PHY에서 선택 가능한 슬루 시간 제어 기능은 다양한 정전식 버스 로드 장치에서 EMI를 최소화합니다. 1.8V 공칭 전압 공급 장치는 외부에서 공급되거나 내부 LDO에 의해 생성될 수 있는 디지털 인터페이스를 작동합니다. 또한 다양한 주파수 옵션을 갖춘 내부 톤 생성기를 통해 시스템 전원을 켜는 동안 공장 내 테스트 또는 시스템 부팅 사운드를 구현할 수 있습니다.
MAX98363은 -40~+85°C 온도 범위에서 작동하며 공간 절약형 9 범프 WLP 패키지로 제공됩니다.
특징
- MAX98363A/B의 단일 공급 작동(2.5~5.5V)
- 4Ω에 3.2W 출력 전력 제공(5V, THD+N = 10%)
- 12.3mW 대기 전력(외부 DVDDIO 사용)
- MIPI SoundWire v1.2 규격 준수
- EMI 최소화에 도움이 되는 SoundWire 데이터 출력에서 프로그래밍 가능한 슬루율
- 92% 효율(RL = 8Ω, THD+N = 10%)
- 12.8μVRMS 출력 잡음
- 108.5dB 다이내믹 레인지
- 낮은 0.014% THD + N(1kHz)
- 정교한 에지 레이트 제어로 필터 없이 클래스 D 출력 가능
- 82dB PSRR(217Hz)
- 낮은 RF 민감도는 GSM 라디오의 TDMA 잡음을 제거함
- EMI 계획 개선을 위해 클래스 D 스위칭 주파수가 5%로 트리밍됨
- 광범위한 클릭 앤 팝 감소 회로
- 견고한 단락 및 과열 보호
- 공장 내 테스트를 위한 내부 톤 발생기
- 공간 절약형 9 범프 WLP(1.528mm x 1.528mm, 0.4mm 피치) 패키지로 제공
애플리케이션
- 노트북 컴퓨터
- 태블릿
- IoT 장치
- 게임 장치(오디오 및 햅틱)
- 스마트 스피커
- 스마트폰
- 단일 리튬 이온 셀/5V 장치
관련 개발 보드
Analog Devices / Maxim Integrated MAX98363(A/B/C/D) 개발 보드
보드는 완벽하게 조립 및 테스트를 거쳤으며, MAX98363 증폭기를 평가할 수 있습니다.

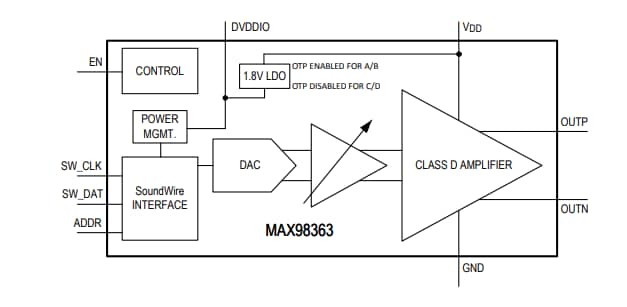

단순 블록 선도
