Analog Devices / Maxim Integrated MAX77839 평가 키트
Analog Devices MAX77839 평가 키트는 MAX77839 2.5A 벅 부스트 컨버터를 평가하는 데 사용됩니다. IC는 1.8~5.5V 입력이 가능하고 2.3~5.3V(SEL 핀을 통해) 사이에서 출력 전압을 조절할 수 있습니다. 공장 출하 시 키트의 기본 출력 전압은 3.3V로 설정됩니다. SEL 저항기 값(R3)을 변경하여 출력 전압을 조절할 수 있습니다. GPIO 핀은 강제 PWM 또는 POK(power-OK) 기능을 지원할 수 있습니다. Analog Devices MAX77839 평가 키트는 모든 버전의 MAX77839 WLP IC(MAX77839AEWC+가 기본값임)와 호환됩니다.
특징
- 고정확도 측정을 위한 포인트 감지
- EN, POK 및 OUT에 대한 액세스 가능한 테스트 포인트
- SEL을 사용하여 출력 전압 조절 가능
- FPWM 및 스킵 모드 구성 가능(A 및 C 옵션) (기본 설정은 스킵 모드)
- POK 상태 구성 가능(B 및 D 옵션)
- 액티브 방전 기능
- UVLO 상승 = 1.8V, UVLO 하강 = 1.73V
지원 장치
Analog Devices / Maxim Integrated MAX77839 고효율 벅 부스트 레귤레이터
업계를 선도하는 6μA 대기 전류가 특징입니다.

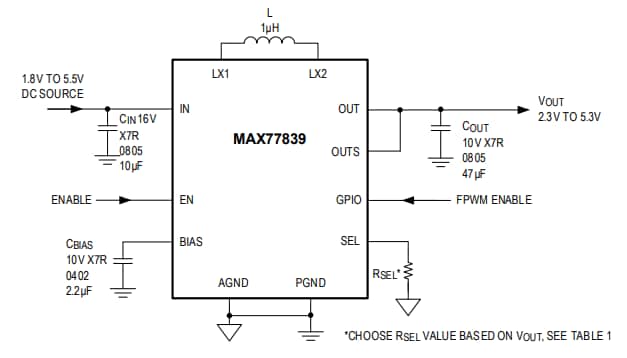

블록 선도
Analog Devices MAX77839 평가 키트는 두 가지 버전으로 제공됩니다. MAX77839WEVKIT는 MAX77839가 특징이며 WLP 패키지로 제공됩니다. MAX77839QEVKIT는 MAX77839가 특징이며 QFN 패키지로 제공됩니다.
게시일: 2021-01-15
| 갱신일: 2023-04-14
