Analog Devices Inc. MAX77533 고효율 벅 레귤레이터
Analog Devices MAX77533 고효율 벅 레귤레이터는 휴대용 2셀 및 3셀 배터리로 작동되고 USB-C™ 애플리케이션에 최적화된 동기식 1.5A 강압 DC-DC 컨버터입니다. MAX77533은 3~14V 입력 공급으로 작동합니다. 출력 전압은 0.8~5.0V에서 50mV 단계로 조정할 수 있습니다. 커먼 레일의 부품 수를 줄이기 위해 1.2V, 1.8V, 3.3V의 공장 프로그래밍된 기본 전압이 제공됩니다. 이 장치는 낮은 IQ SKIP 모드가 있어 가벼운 부하에서 뛰어난 효율을 제공합니다.
전용 인에이블, POK(Power-OK) 핀을 사용하면 하드웨어를 간단히 제어할 수 있습니다. I2C 직렬 인터페이스는 동적 전압 스케일링 및 시스템 전력 최적화를 위한 전체 구성 및 제어를 위해 선택적으로 사용됩니다.
내장된 UVLO(저전압 차단), 출력 활성 방전, 사이클별 전류 제한, 과열 차단, 단락 보호 기능은 비정상적인 작동 조건에서도 안전한 작동을 보장합니다.
Analog Devices MAX77533 벅 조정기는 12 범프, 0.4mm 피치 WLP(웨이퍼 레벨 패키지)로 제공됩니다.
특징
- 5A 단일 채널 벅 조정기
- 3 V ~ 14 V 입력 전압 범위
- 8V~99% VSUP 출력 전압 범위
- 8V~5V I2C, 50mV 단계로 프로그래밍 가능
- 55V~99% VSUP, 외부 피드백 저항 사용
- 2V, 1.8V, 또는 3.3V 공장 사전 설정 옵션
- 고효율, 낮은 IQ 로 배터리 수명 연장
- 94% 최대 효율(7.4VSUP, 3.3VOUT, 2520 인덕터)
- 9μA IQ(12VSUP, 1.8VOUT 내부 피드백 버전)
- 선택 가능한 경부하 SKIP 및 강제 PWM 모드
- 1MHz 또는 550kHz 고정 주파수 전환
- 하드웨어 또는 소프트웨어 제어
- 입력 및 Power-OK 출력 핀 활성화
- 옵션 I2C 전체 제어 인터페이스
- 보호 장치
- 사이클별 인덕터 피크 전류 제한
- 단락 일시 정지 모드, UVLO 및 열 차단 보호
- 기본 소프트 스타트: 1ms
- 물리적 특성
- -40 °C ~ +85 °C 작동 온도 범위
- 85mmx1.4mmx0.7mm WLP12, 0.4mm 피치, 3x4 어레이
- RoHS 준수
애플리케이션
- 2셀 및 3셀 고전력 밀도 전원
- 휴대용 Li+/Li-이온 배터리 전원 공급식 장치
- 드론, HD 카메라, 노트북 컴퓨터
- 공간 제약이 있는 휴대용 전자기기
벅 제어 체계

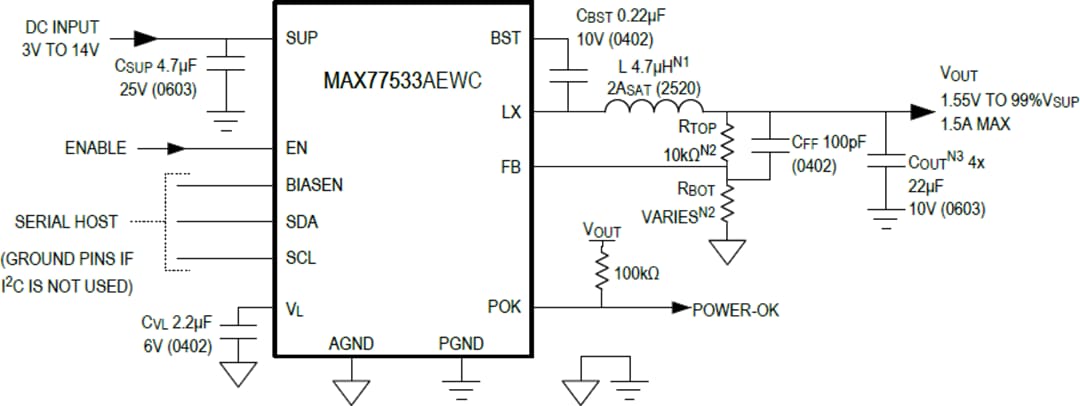

애플리케이션 회로(외부 피드백)
애플리케이션 회로(내부 피드백)
개발 도구
Analog Devices Inc. MAX77533 평가 키트
MAX77533 고효율 벅 조정기용 데모 및 개발 플랫폼.
게시일: 2020-09-08
| 갱신일: 2024-07-02
