Analog Devices / Maxim Integrated MAX77504 동기식 3A 강압 DC-DC 컨버터
Maxim MAX77504 동기식 3A 강압 DC-DC 컨버터는 휴대용 2셀 및 3셀 배터리 작동 애플리케이션에 맞게 최적화되어 있습니다. 컨버터는 2.6~14V의 입력 공급 전압에서 작동합니다. 출력 전압은 외부 피드백 레지스터를 사용하여 0.6V와 6V 사이로 조절할 수 있습니다. 이 장치는 낮은 IQ SKIP 모드를 특징으로 하며 경부하에서 탁월한 효율성을 제공합니다. FPWM 핀을 외부 클록으로 구동하여 MAX77504를 동기화할 수 있습니다. 전용 인에이블, power-OK 및 FPWM 핀을 사용하면 간단한 하드웨어 제어가 가능합니다. SEL 입력은 스위칭 주파수, 이득 및 출력 활성 방전 옵션을 쉽게 구성합니다. 내장 부족전압 차단(UVLO), 출력 활성 방전, 사이클 바이 사이클 인덕터 전류 제한, 열 셧다운 및 단락 보호 기능은 비정상적인 작동 조건에서 안전한 작동을 보장합니다.
특징
- 3A 단일 채널 벅 레귤레이터
- 입력 전압: 2.6~14V
- 출력 전압 범위: 0.6~6V
- 0.5~1.5MHz 고정 주파수 스위칭 옵션
- 고효율, 낮은 IQ로 배터리 수명 연장
- 7.4VIN, 3.3VOUT(2520 인덕터)에서 피크 효율: 94%
- 10μA ISUP(12VIN, 1.8VOUT)
- OUT은 VL을 자동으로 출력함(VOUT > 1.7V), 낮은 IQ 달성
- 직접적인 하드웨어 제어를 위한 활성화 핀(EN)
- 외부 클록 동기화는 FPWM/SYNC 핀을 통해 가능함
- Power-OK 출력(POK)으로 VOUT 품질 모니터링
- 보호 기능
- 사이클 바이 사이클 인덕터 전류 제한
- 단락 일시 정지 모드, UVLO 및 열 차단 보호
- 소프트 스타트
- FC2QFN 또는 WLP 패키지 옵션
- 2.5mm x 2.5mm(0.6mm 최대 높이) 12리드 FC2QFN, 0.5mm 피치
- 1.7mm x 1.7mm(0.7mm 최대 높이) 16범프 WLP, 0.4mm 피치, 4x4 어레이
- 비-HDI PCB에서 라우팅 가능한 모든 WLP 패키지 범프(POK 제외)
애플리케이션
- 1~3 셀 Li+/Li-ion 배터리 구동 장치
- 전문 라디오, 핸드헬드 컴퓨터
- 미러리스 카메라, DSLR 및 노트북 컴퓨터
- 휴대용 스캐너, POS 단말기, 프린터
- 공간에 제약이 있는 휴대용 전자 장치
관련 개발 도구
Analog Devices / Maxim Integrated MAX77504EVKIT 컨버터 평가 키트
3A 고효율 벅 컨버터인 MAX77504를 평가하는 검증된 설계 장치를 제공합니다.

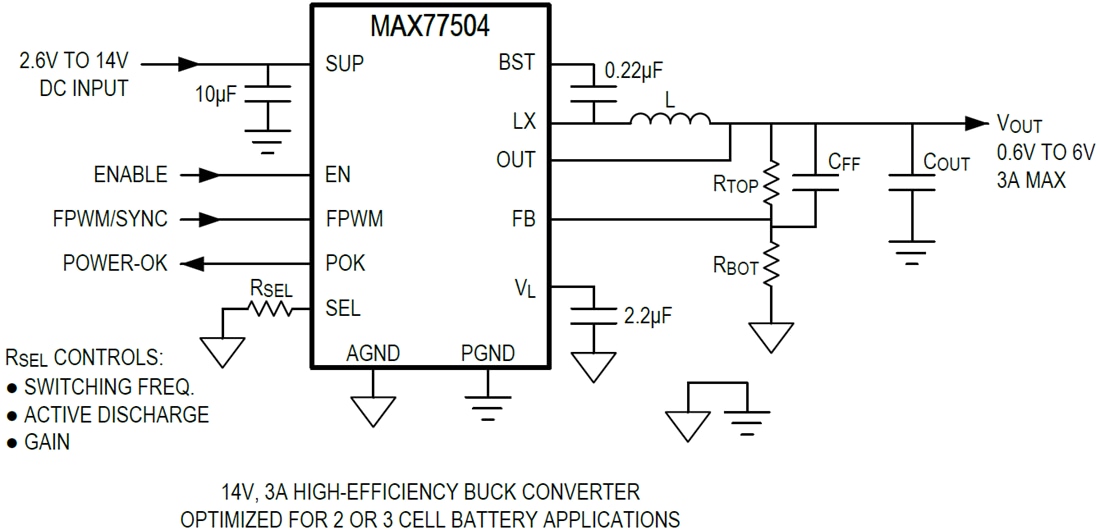

간소화된 애플리케이션 회로
게시일: 2019-12-10
| 갱신일: 2025-09-25
