Analog Devices / Maxim Integrated MAX77324 동기식 강압 (벅) 컨버터
Maxim Integrated MAX77324 동기식 강압 (벅) 컨버터는 최대 93% 효율, 최대 40μA의 대기 전류와 최대 1.5A의 전류를 제공합니다. MAX77324는 총 솔루션 크기가 6.89mm2이며 휴대용 공간 제약형 배터리 작동식 애플리케이션에 맞게 최적화되었습니다.이 장치는 2.5~4.8V의 입력 전압 범위에서 작동하여 리튬+ 배터리 구동 애플리케이션을 지원합니다. 이 출력 전압은 0.6~2V 범위로 조절 가능하며 전체 온도 범위에서 2% 정확도보다 더 나은 정확도를 제공합니다.
이 소자는 상시 온타임 PWM 제어 방식을 사용합니다. 공칭 2MHz 스위칭 주파수는 소형 0603 인덕터를 사용하여 전체 솔루션의 설치 공간을 줄입니다. 또한 자동 SKIP 모드가 구현되어 경부하 효율을 향상시킵니다. 이 장치는 낮은 출력 전압 리플, 탁월한 라인 및 부하 조정, 과도 응답 성능을 제공합니다. 전용 인에이블 핀을 통해 하드웨어를 간단하게 제어할 수 있습니다.
특징
- 1.5A 출력 전류 강압 변환기
- VIN 범위: 2.5~4.8V
- 조절 가능한 VOUT 범위: 0.6~2V, 정확도 ±2%
- 93% 피크 효율(3.8VIN, 1.8VOUT)
- 높은 경부하 효율을 위한 스킵 모드
- 대기 전류 40μA
- 셧다운 전류 1μA
- 공칭 스위칭 주파수: 2MHz
- 직접 하드웨어 제어를 위한 인에이블 핀
- 사이클 바이 사이클 인덕터 전류 제한
- UVLO, 소프트 스타트, 액티브 출력 방전, 단락 및 열 셧다운 보호
- 1.22 x 0.85mm, 6범프 WLP
- 총 솔루션 면적: 6.89mm2
- 소형 0603 0.47μH 인덕터 사용
애플리케이션
- 1셀 배터리 전원식 장비
- 휴대용/웨어러블 기기
- 사물인터넷(IoT) 장치
- 공간 제약이 있는 장비

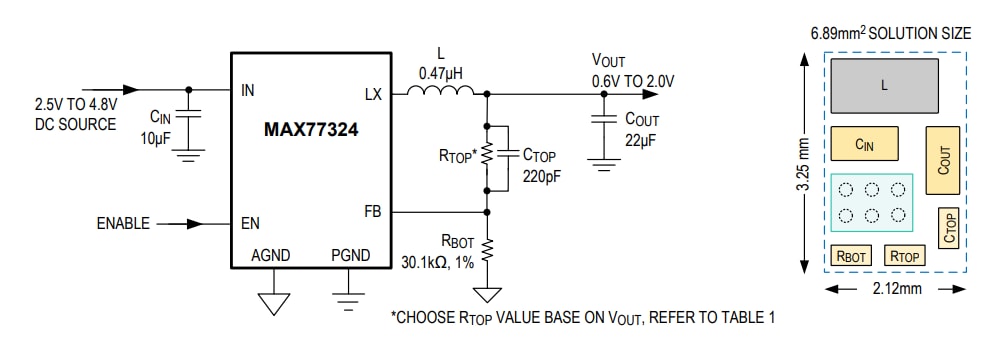

1셀-코어 강압 변환기 애플리케이션 회로
평가 키트
Analog Devices / Maxim Integrated MAX77324 평가 키트
MOSFET가 내장된 고효율 동기식 강압 DC-DC 컨버터를 설계 및 평가합니다.
게시일: 2018-06-25
| 갱신일: 2023-04-11
