Analog Devices / Maxim Integrated MAX40201 전류 감지 증폭기
Maxim Integrated MAX40201 전류 감지 증폭기는 VOS가 12μV(최대) 미만이고 이득 오류가 0.1%(최대) 미만입니다. MAX40201의 출력은 수십 밀리볼트 수준인 VOD 레일과 접지로 전환 가능한 전압 출력입니다. MAX40201은 80kHz의 소신호 대역폭으로 입력 공통 모드 전압 범위가 0~76V이므로, 다중 채널 다중화 데이터 수집 시스템용 SAR ADC와의 인터페이스에 이상적입니다. MAX40201의 작동 온도 범위는 -40~+125°C입니다. MAX40201은 8범프 웨이퍼 레벨 패키지(WLP) 및 8핀 μMAX® 패키지로 제공됩니다.
특징
- 0~76V 입력 공통 모드
- 낮은 12μV(최대) 입력 오프셋 전압
- 낮은 0.1%(최대) 이득 오류
- 1.3x2mm 8범프 WLP 및 8핀 μMAX 패키지
- 이득 옵션
- G = 25V/V(MAX40201T)
- G = 50V/V(MAX40201F)
- G = 100V/V(MAX40201H)
- G = 200V/V(MAX40201W)
애플리케이션
- 기지국 및 통신 장비
- 전력 관리 시스템
- 서버 백플레인
- 산업 제어 및 자동화

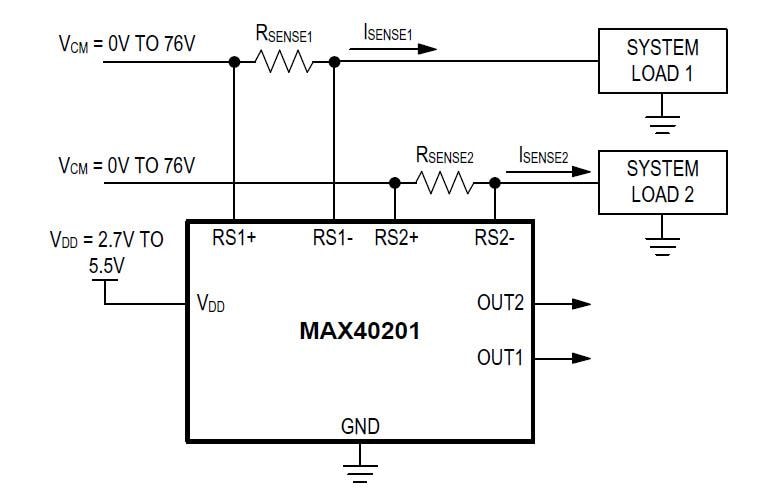

일반 작동 회로
평가 키트
Analog Devices / Maxim Integrated MAX40201 평가 키트
MAX40201 이중 채널, 고정밀, 고전압, 전류 감지 증폭기의 평가에 사용됩니다.
게시일: 2017-09-13
| 갱신일: 2023-04-14
