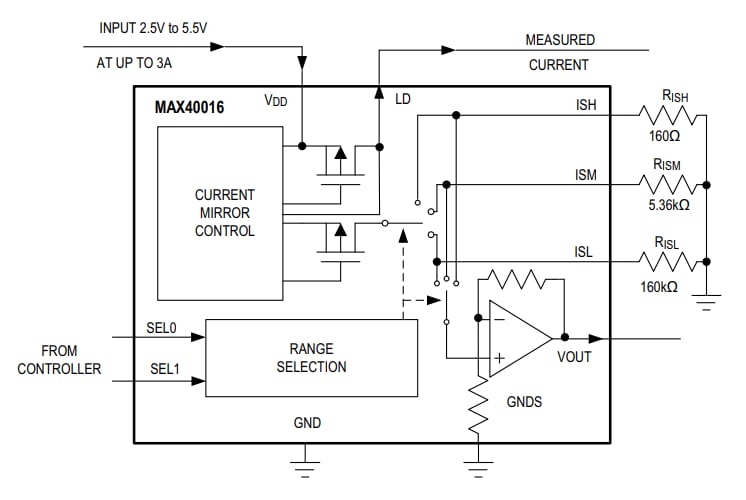

Analog Devices / Maxim Integrated MAX40016 4-Decade 전류 감지 증폭기

Maxim Integrated MAX40016 4-Decade 전류 감지 증폭기는 300μA 미만에서 3A 이상으로 전류 범위를 감지하는 내부 감지 소자가 특징입니다. 4-decade는 1%(표준) 이득 오차로 전류 기능을 감지했습니다. 이 증폭기는 12비트 ADC와 인터페이스하기 위해 3개의 다중화된 프로그래밍 가능 출력 범위를 제공합니다. 통합된 감지 소자가 있다는 것은 전체 전류 측정 경로를 공장에서 조정할 수 있음을 의미합니다. 이를 통해 독립 감지 레지스터 및 CSA를 보정하지 않아도 되므로 시간과 비용을 절약할 수 있습니다. MAX40016은 전압 입력에서 부하 출력까지 3A에서 표준 60mV를 강하시킵니다.
