Analog Devices / Maxim Integrated MAX3521 업스트림 증폭기
Maxim Integrated MAX3521 업스트림 증폭기는 DOCSIS(케이블 서비스 인터페이스 사양 데이터) 3.0 요구 사항을 초과 달성하도록 설계된 통합형 CATV 업스트림 증폭기 IC입니다. 이 증폭기는 5MHz~85MHz 입력 주파수 범위에서 작동하며 범위 내에서 각각 +61dBmV의 4가지 QPSK 변조 반송파를 전송할 수 있습니다. MAX3521 업스트림 증폭기는 20핀 TQFN 패키지로 제공됩니다. 이 RF 증폭기는 -40°C~85°C의 확장 산업 온도 범위에서 작동합니다. DOCSIS 3.0 plus 케이블 모뎀과 게이트웨이, VOIP 모뎀 및 셋톱 박스에 사용됩니다.
특징
- 5V 공급 전압
- 송신 비활성화
모드에서 초저 25mW 소실 - 이득 제어 범위: 63dB(1dB 단계씩 조정 가능)
- 67dBmV 출력에서 -65dBc 고조파 왜곡
- 소형 5mm x 5mm TQFN 패키지로 제공
- 낮은 버스트 온/오프 과도 현상
- 275MHz, 3dB 대역폭
- 최적의 배터리 수명을 위한 다중 전원 모드
애플리케이션
- DOCSIS 3.0 plus 케이블 모뎀 및 게이트웨이
- VOIP 모뎀
- 셋톱 박스
MAX3521 기능 선도

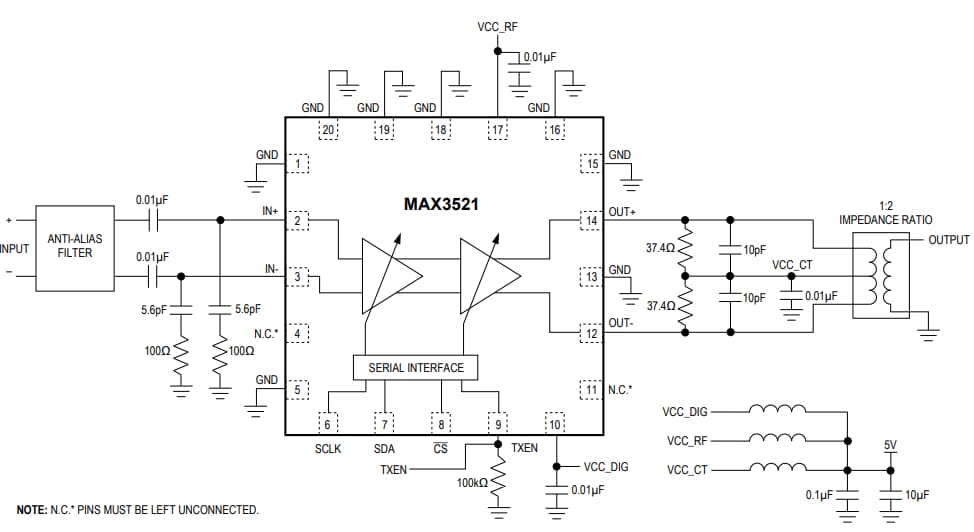

MAX3521 일반 애플리케이션 다이어그램
Maxim Integrated MAX3521 평가 키트
Analog Devices / Maxim Integrated MAX3521 평가 키트
MAX3521 DOCSIS 3.0 업스트림 증폭기를 평가하도록 설계되었습니다.
게시일: 2018-05-24
| 갱신일: 2023-04-12
