Analog Devices / Maxim Integrated MAX33015E 차폐 장치
Analog Devices Inc. MAX33015E 차폐 장치는 MAX33015E의 기능을 시연하는 완벽한 조립 및 테스트를 거친 PCB(인쇄 회로 기판)입니다. MAX33015E는 ±65V의 높은 오류 보호, ±25V의 공통 모드 입력 범위, ±45kV ESD HBM(인체 모델) CAN(컨트롤러 영역 네트워크) 송수신기입니다.
ADI MAX33015E 차폐 장치는 독립형 평가 보드로 사용할 수도 있는 Mbed/아두이노 차폐 장치입니다. 이 차폐 장치에는 CAN 송수신기와 컨트롤러 인터페이스 사이에서 레벨 변환기로 사용되는 디지털 아이솔레이터가 있습니다.
특징
- MAX33015E의 간편한 평가
- 1.71~5.5V에서 I/O 인터페이스 호환성
- 입증된 PCB 레이아웃
- Mbed/아두이노 플랫폼 호환
- 완전 조립 및 테스트 완료
필수 장비
- MAX33015E 차폐 장치
- 5V, 500mA DC 전원 공급 장치
- 오실로스코프
- 2.5MHz 방형파 신호를 생성할 수 있는 신호/함수 발생기
관련 제품
Analog Devices Inc. MAX3301xE +5 V 제어 영역 네트워크 송수신기
과전압 보호가 필요한 장비를 위해 CAN 버스에서 확장된 ±65V 오작동 방지 기능을 제공합니다.

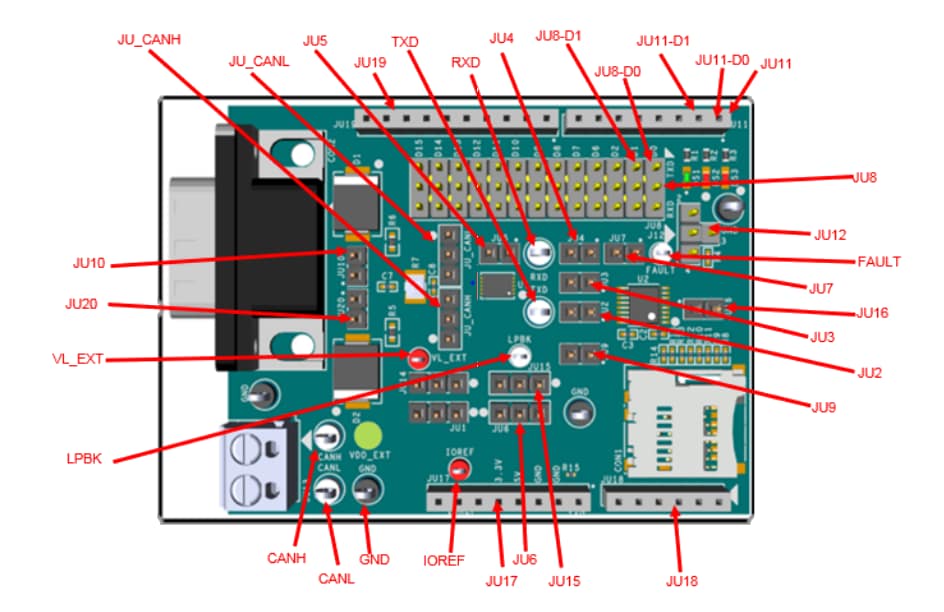

테스트 지점의 위치
PCB 레이아웃
