Analog Devices / Maxim Integrated MAX25600EVKIT 평가 키트
Maxim Integrated MAX25600EVKIT 평가 키트는 MAX25600 자동차용 고전압, 고휘도 LED 벅-부스트 컨트롤러를 사용하는 설계를 검증하기 위해 신뢰할 수 있는 플랫폼을 제공합니다. MAX25600 동기식 4-스위치 벅 부스트 LED 컨트롤러는 동기식 정류 기능이 있는 효율적인 벅 부스트 LED 드라이버가 필요한 애플리케이션을 위한 완벽한 벅 부스트 LED 드라이버입니다.
MAX25600EVKIT는 8~48VDC의 공급 전압으로 작동하고 1~15개의 LED로 구성된 한 열에 최대 1.5A를 공급하도록 구성됩니다. 열의 총 전압은 3~60V에서 변할 수 있습니다.
특징
- 입력 전압 범위: 8~48V
- 아날로그 디밍 제어 및 디지털 디밍 제어
- 입력 전류 제한
- LED 전류 모니터링 기능
- LED 단락 및 단선 보호
- 입증된 PCB 레이아웃
- 완전 조립 및 테스트 완료
필수 장비
- MAX25600 평가 키트
- 12V, 5A DC 전원 공급 장치
- 정격 1.5A 이상의 직렬 연결 LED 열
- 전류 프로브를 갖춘 오실로스코프
관련 제품
Analog Devices / Maxim Integrated MAX25600 동기식 벅 부스트 LED 컨트롤러
동기식 정류 기능이 필요한 애플리케이션을 위한 완벽한 벅 부스트 LED 드라이버입니다.

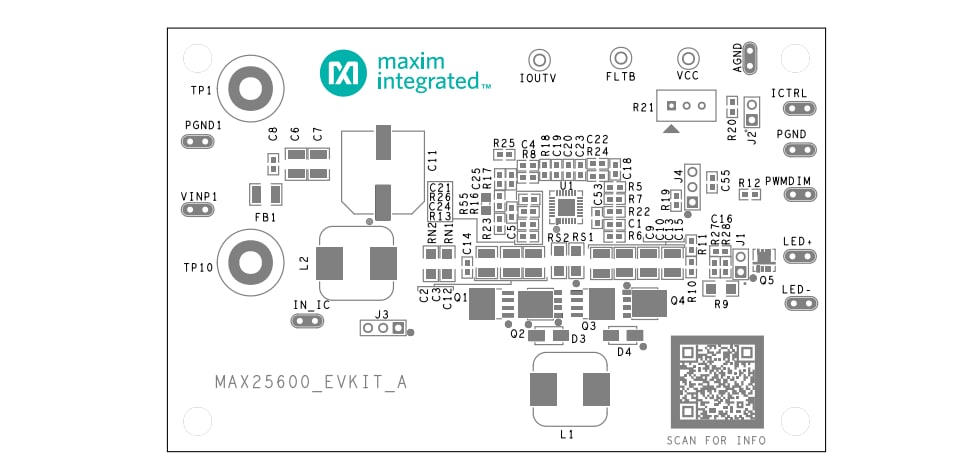

PCB 레이아웃
게시일: 2019-06-28
| 갱신일: 2023-04-17
