Analog Devices / Maxim Integrated MAX25432 자동차용 포트 컨트롤러 및 보호기
Analog Devices MAX25432 자동차용 벅 부스트 포트 컨트롤러 및 보호기는 자동차용 USB 호스트 또는 DFP(다운스트림 페이싱 애플리케이션)용으로 설계되었습니다. MAX25432는 최대 6.35A에서 3.3~21V PPS(프로그래밍 가능 전원 공급 장치), USB PD(전원 공급) AFE(아날로그 프런트엔드), 레거시 USB 충전을 지원할 수 있는 자동차 등급 벅 부스트 컨트롤러와 USB Type-C® 보호 스위치를 결합하고 있습니다. 이 보호 스위치는 D+, D-, CC1, CC2 및 VCONN에 대한 자동차 시스템 레벨 ESD 보호 및 24V 단락 보호 기능을 제공합니다. MAX25432 장치는 BC1.2, Apple® Charge, Apple CarPlay®, Apple MFi 및 USB OTG(On-The-Go)를 포함한 기존 승객 전화를 위한 레거시 충전 모드를 선택적으로 지원합니다.
Analog Devices MAX25432B는 USB-IF TCPCI(Type-C 포트 컨트롤러 인터페이스) 사양을 지원하고 애플리케이션의 모든 I2C 마스터와 인터페이스할 수 있는 USB PD AFE를 통합하고 있습니다. 한편, MAX25432A는 외부 USB PD 컨트롤러에 CC(구성 채널) 신호 패스스루 보호 기능을 제공합니다. 접미사가 G로 시작하는 장치는 결함 발생 시 케이블 차폐 장치를 통해 자동차 배터리에서 접지로 흐르는 높은 단락 전류를 방지하는 지능형 감지 및 보호기능을 포함하고 있으므로 자동차 모듈 손상을 방지합니다.
MAX25432는 소형, 6mm x 6mm, 40핀 TQFN-EP 패키지로 제공되며 외부 구성 요소가 거의 필요하지 않습니다. MAX25432 EV(평가) 키트와 부수적인 장치는 편리한 플랫폼을 제공하므로 설계 엔지니어는 테스트 및 펌웨어 개발 시간을 줄인 상태에서 평가 작업을 신속하게 수행할 수 있습니다.
특징
- 보급형 I2C 마스터(허브 IC, MCU, SoC)와 함께 사용하기 위한 TCPCI 표준인 USB PD PHY
- 최대 신호대 잡음비를 위해 접지 오프셋이 조절된 BMC PHY
- 외부 USB PD 컨트롤러를 보호하기 위해 사용 가능한 비 TCPC 버전 제공(MAX25432A)
- 외부 하프 브리지용 통합 벅-부스트 컨트롤러
- 4.5~36V 입력 작동 범위
- 220kHz, 300kHz, 400kHz 스위칭 주파수
- EMI 감소를 위한 외부 주파수 동기화 및 확산 스펙트럼
- USB PD PPS APDO 지원 - TID 5821
- 10mV 프로그래밍 가능 전압 스텝 크기
- 25mA 프로그래밍 가능 전류 스텝 크기
- 최대 516mΩ 통합 케이블 보상
- AEC-Q100 및 AEC-Q006 인증
- 최고 성능, 가장 안전하고 저렴한 승객 케이블-차폐 장치 배터리 단락 보호
- 소형의 단일 FET 솔루션으로 단락 전류 최소화
- 통합 하이측 전류 감지 증폭기, ADC 및 DAC
- 통합 3.3~5.0V, 1.5W, 스마트, 신뢰할 수 있는 VCONN 스위치 및 보호
- 50mA 프로그래밍 가능 과전류 스텝 크기
- 보호된 HVD+, HVD-, HVCC1, HVCC2 출력에 통합된 24V DC 보호 기능
- BC1.2, Apple carplay, OTG 및 Apple MFi Rev 3x를 포함한 통합 레거시 USB 2.0 충전 지원
- ±15kV 공극/±8kV 접촉 방전 통합, ISO 10605 및 IEC 61000-4-2 ESD 보호
- -40~+125°C 작동 온도 범위
- 40핀, 6mm x 6mm, TQFN 패키지(EP 포함)
애플리케이션
- USB 허브, 브레이크아웃 박스 및 멀티미디어 허브
- 전용 충전 모듈
- 뒷좌석 엔터테인먼트 모듈
- 헤드 장치, 라디오, 내비게이션
관련 평가 키트
Analog Devices / Maxim Integrated MAX25432BEVKIT 평가 키트
MAX25432 IC를 빠르고 쉽게 시연하도록 설계된 조립 및 테스트를 거친 PCB입니다.
단순 블록 선도

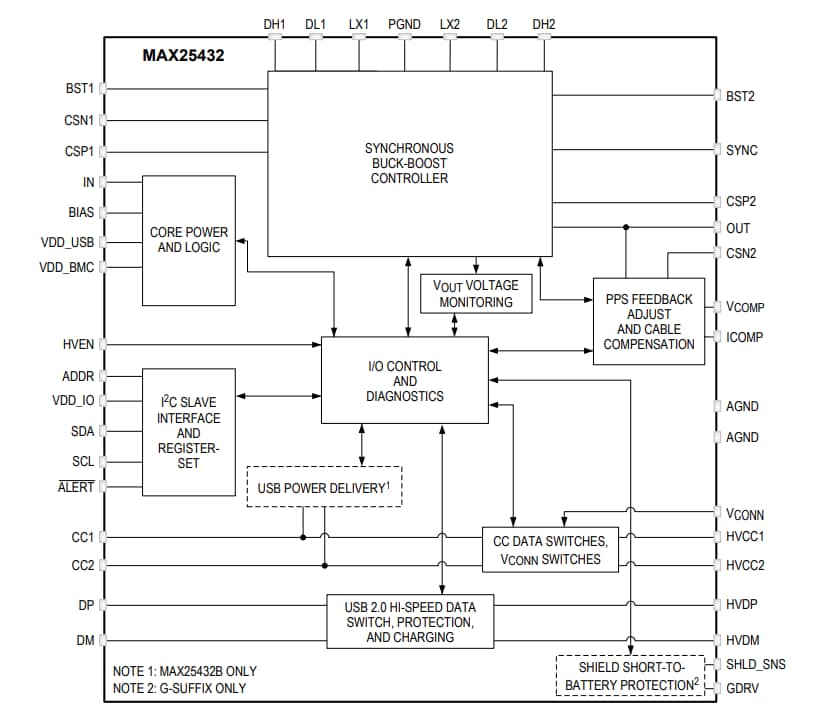

기능 블록 선도
