Analog Devices / Maxim Integrated MAX25405 IR 제스처 센서
Analog Devices MAX25405 IR 제스처 센서는 자동차 애플리케이션을 위한 저가의 유연한 제스처 감지 솔루션입니다. MAX25405는 렌즈, 개구, 가시광선 필터 및 6x10 광검출기 어레이를 포함한 완전한 광학 시스템을 통합하고 있습니다.
MAX25405는 다음과 같은 독립적인 제스처를 인식합니다.
- 핸드 스와이프 제스처(왼쪽, 오른쪽, 위, 아래, 흔들기)
- 에어 클릭
- 플릭
- 손가락 및 손 회전(시계 방향 및 시계 반대 방향)
- 멀티존 근접 감지
- 클릭하여 기록
근접, 핸드 감지 및 제스처 인식 기능은 통합된 6x10 소자 광학 센서 어레이로 제어된 IR-LED 광원에서 반사되는 빛을 감지하여 작동합니다. MAX25405는 밝은 주변 조명에 노출되어 있을 때도 이러한 제스처를 감지할 수 있습니다. 센서에서 데이터를 처리하려면 MAX32630과 같은 저전력, 보급형 CPU가 필요합니다.
Analog Devices MAX25405는 I2C(400kHz) 및 SPI(6MHz)의 두 가지 직렬통신 프로토콜을 지원합니다. MAX25405는 4mm x 4mm, 20핀, 광학 QFN 패키지로 제공됩니다.
특징
- 자동차 애플리케이션을 위한 저가격의 유연한 제스처 감지 솔루션
- 저전력, 저가격 외부 CPU 프로세스 센서 출력
- 스와이프, 회전 및 근접 제스처 지원
- 고도의 통합성
- 통합 렌즈, 개구 및 필터
- 60 픽셀 IR 광다이오드 어레이
- 통합 LED 드라이버
- 400kHz I2C 및 6MHz SPI 직렬 인터페이스
- 120K Lux 주변 조명에서 작동
- AEC-Q100 인증
- -40~+85°C 작동 온도
- MSL1
- 초저전력 작동
- 1mA (3.3V)
- 소형 4mm x 4mm x 1.35mm, 20핀, 측면 습식 가능 QFN 패키지
애플리케이션
- 중앙 정보 디스플레이 컨트롤
- 뒷좌석 엔터테인먼트 시스템
- 도어, 도어 루프 및 트렁크 제어
- 기계적 스위치 교체
- 탑승자 감지
관련 키트
Analog Devices / Maxim Integrated MAX25405 평가 키트
일반 제스처 및 근접 감지 애플리케이션에서 MAX25405 센서를 위한 완벽한 시스템.

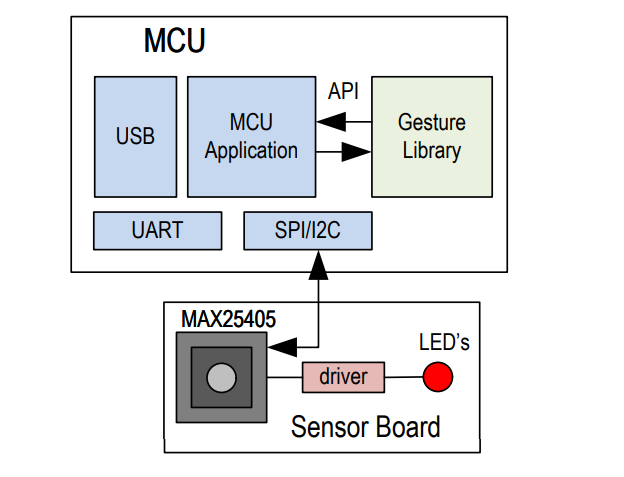

시스템 개략도
블록 선도
