Analog Devices Inc. MAX25400EVKIT 평가 키트
Analog Devices Inc. MAX25400EVKIT 평가 키트는 MAX25400 자동차용 고속 USB 2.0 보호 장치의 평가를 용이하게 합니다. MAX25400 자동차용 고속 USB 2.0 보호기는 자동차 라디오, 내비게이션, 연결 및 USB 허브 애플리케이션에서 저전압 내부 USB 데이터 및 USB 전력선을 위한 높은 ESD 및 단락 보호용으로 설계되었습니다.
MAX25400EVKIT 평가 키트는 USB BUS로부터 전력을 공급 받고 보드 내장형 MAX15007A 자동차용 조정기는 IN 기준 전압을 제공합니다. 사용자는 VIN 및 GND PCB 패드 전체에 3~3.6V IN 기준 전압을 제공할 수 있습니다.
특징
- 최대 18V의 과전압 및 ESD 이벤트로부터 D+ 및 D-신호를 보호합니다.
- USB BUS 저전압 잠금
- 480Mbps USB 데이터 신호 전달
- 낮은 온 상태 저항
- 3.3Ω(일반) D+ 및 D-
- FAULT 출력 신호
- USB 전력 공급
- 완전 조립 및 테스트 완료
- 12핀 TQFN 패키지에서 MAX25400 IC를 평가
필수 장비
- MAX25400 평가 키트
- 5V, 2A DC 전원 공급 장치(공급 장치 A)
- 18V, 2A DC 전원 공급 장치(공급 장치 B)
- 논리 함수 발생기
- 오실로스코프

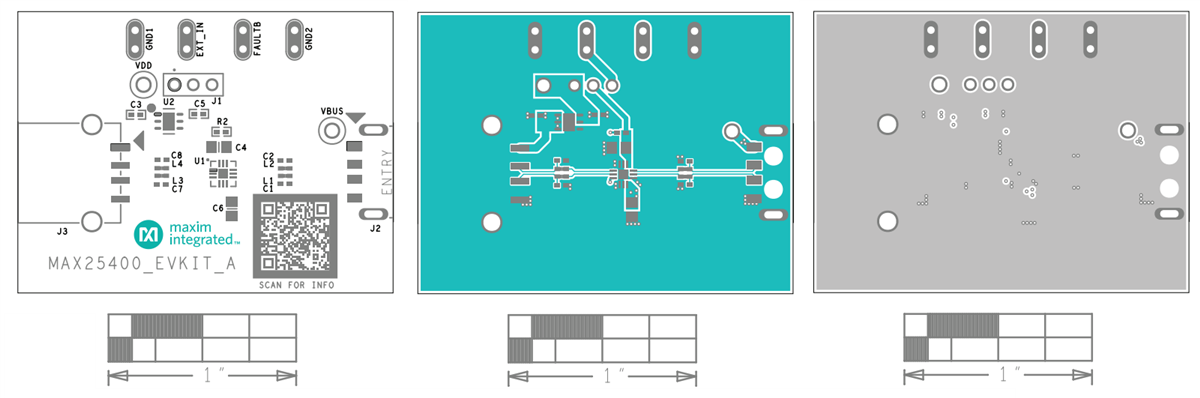

PCB 레이아웃
