Analog Devices Inc. MAX25231EVKIT 평가 키트
Analog Devices MAX25231EVKIT 평가 키트는 12핀 TDFN 패키지로 제공되는 MAX25231 미니 벅 컨버터 평가용으로 완전히 조립 및 테스트를 거친 회로입니다. MAX25231은 3.5V~36V의 입력 전압으로 최대 1.2A의 전압을 제공하는 동시에 무부하 조건에서 3.5µA의 대기 전류만 사용합니다.
Analog Devices MAX25231EVKIT 평가 키트는 MAX25231 미니 벅 컨버터가 설치된 상태로 제공되지만 U1 부품 변경을 최소화한 상태에서 다른 모든 MAX25231 변형 제품을 평가하는 데 사용할 수도 있습니다. 이 평가 키트에는 평가를 위한 다양한 테스트 포인트와 점퍼가 포함되어 있습니다.
특징
- 입력 공급 범위: 3.5V~36V
- 5V 또는 3.3V의 고정 출력 전압, 또는 1V와 10V 사이에서 조절 가능
- 최대 1.2A의 출력 전류 공급
- 주파수 동기화 입력
- 인에이블 입력
- 전압 모니터링 PGOOD 출력
- 입증된 PCB 레이아웃
- 완전 조립 및 테스트 완료
필수 장비
- MAX25231 평가 키트
- 3.5~36V, 2A 전원 공급 장치
- 전압계
- 전자 부하

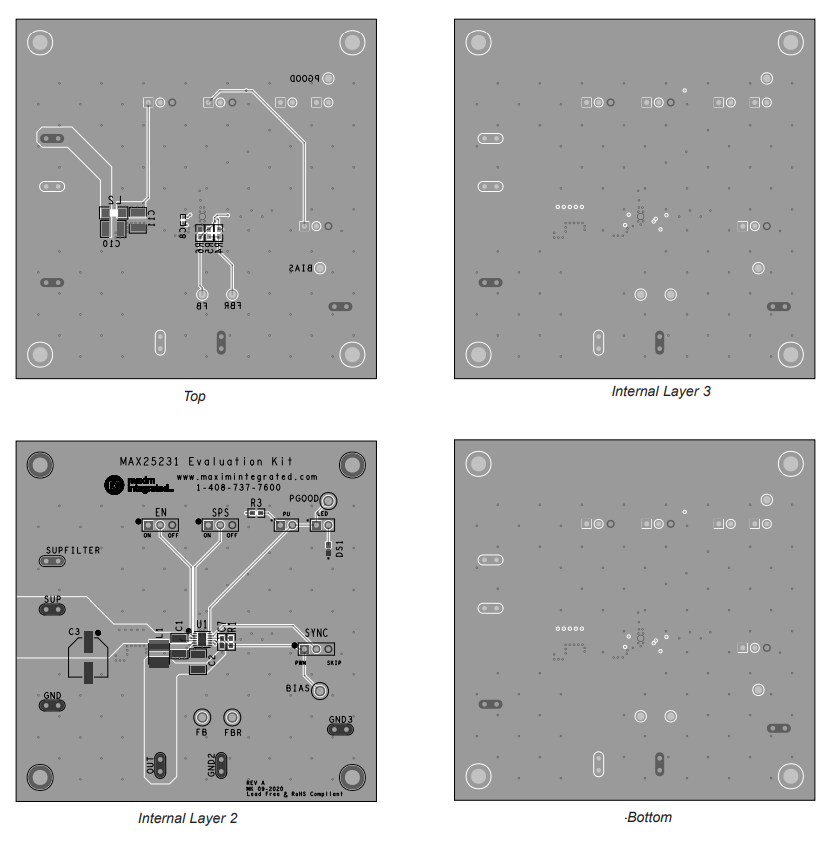

PCB 레이아웃 다이어그램
