Analog Devices Inc. MAX25210EVKIT 평가 키트
Analog Devices Inc. MAX25210EVKIT 평가 키트는 MAX25210의 성능을 평가하기 위한 플랫폼입니다. MAX25210 자동차 전류 선형 레귤레이터는 +3.5V~+30V 입력 전압에서 작동하고 최대 300mA의 부하 전류를 제공하며 무부하에서 단 10µA의 일반 대기 전류를 소비합니다.
ADI MAX25210EVKIT 평가 키트는 외부 저항성 전압 분배기를 사용하여 고정 출력 전압(3.3V 또는 5V) 또는 조절 가능한 출력 전압 중 하나로 구성할 수 있습니다.
특징
- 시스템 설계자가 100μA 대기 전류에 대한 엄격한 모듈 요구 사항을 충족할 수 있음
- 낮은 10 μA 정동작 전류
- 300mA 출력 전류 성능(300mA, 200mA, 100mA 및 50mA 변형 제품)
- 사용자 선택 가능 출력 전압(3.3V 또는 5V로 고정 및 외부 저항 전압 분배기로 0.6~11V 조절 가능)
- 소형 출력 커패시터로 보드 공간 및 BOM 비용 절감
- 2.2μF 출력 커패시터로 안정적인 동작
- 조절 가능한 지연 기능을 갖춘 정확한 RESET 출력으로 별도의 리셋 IC가 필요 없음
- 지연을 조절할 수 있는 오픈 드레인 리셋 출력
- 고정 리셋 임계값 옵션: 87.5% 또는 93.5%
- 콜드 크랭크 조건을 통해 작동
- 200mA에서 280mV의 저드롭아웃 전압
- 3.5~36V의 넓은 입력 전압 범위, 40V 부하 덤프 허용
- 자동차 환경에서 견고한 성능 발휘
- 열 및 단락 보호
- 고전압 활성화 입력(40V 부하 덤프 허용)
- -40 °C ~ +125 °C 작동 온도 범위
- 자동차 인증 AEC-Q100
애플리케이션
- 자동차
- 자동차 헤드 유닛
- 인포테인먼트
- 텔레매틱스
- 계기 클러스터
- 상시 작동 자동차용 모듈
- 배터리 작동식 시스템
- 전기통신
- 산업
필수 장비
- MAX25210 평가 키트
- 5~40V, 300mA DC 전원 공급 장치
- 3300mA를 싱킹할 수 있는 수동 또는 전자 부하
- DMM(디지털 멀티미터)

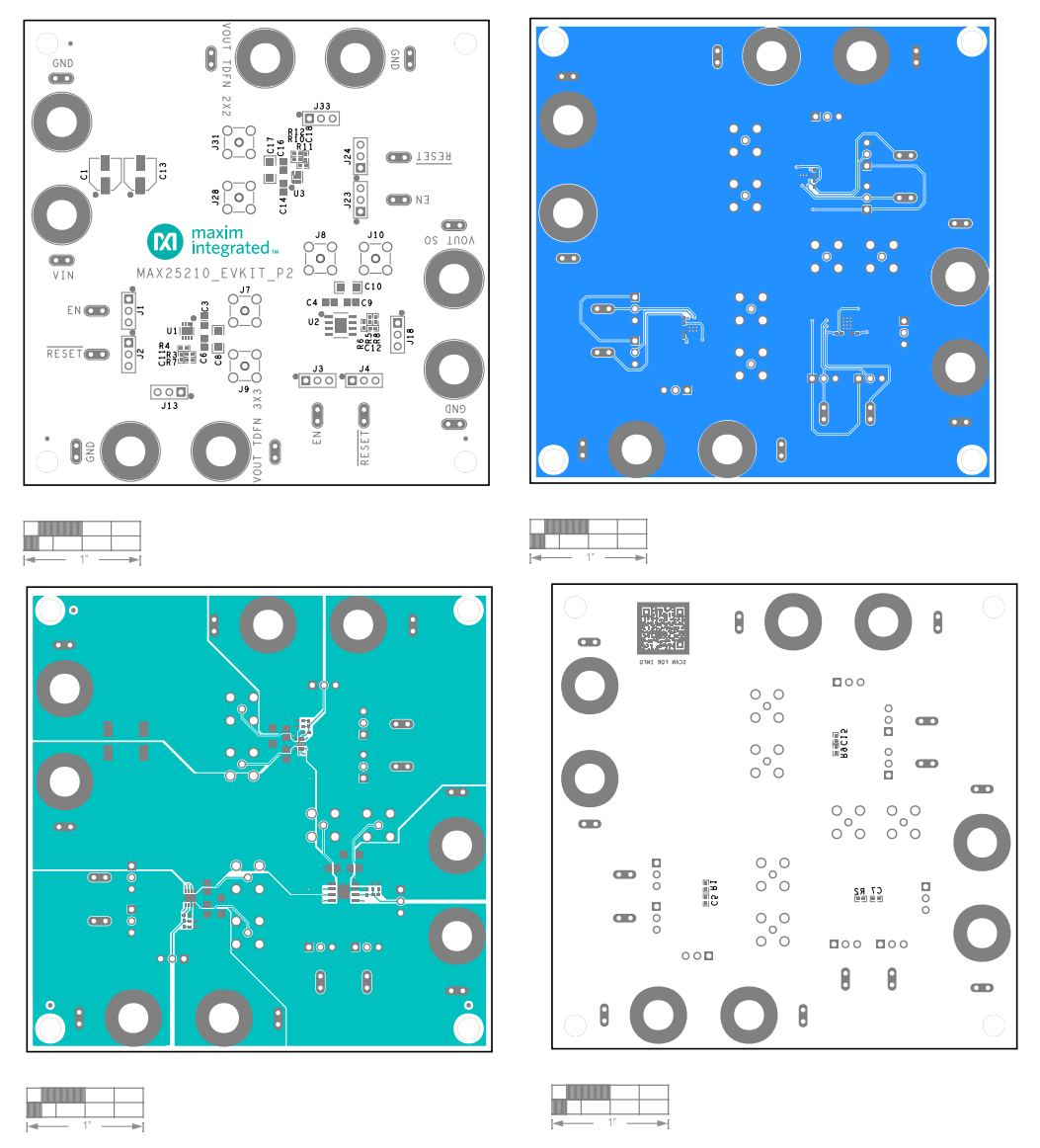

PCB 레이아웃
관련 제품
Analog Devices Inc. MAX25210 자동차 전류 선형 조정기
최대 300mA의 부하 전류를 제공하고 무부하 상태에서 10µA의 일반 대기 전류를 소비합니다.
게시일: 2020-07-29
| 갱신일: 2024-06-14
