Analog Devices / Maxim Integrated MAX2270xEVKIT 평가 키트
Maxim MAX2270xEVKIT 평가 키트는 모든 MAX2270x 제품군을 평가할 수 있는 입증된 설계 장치를 제공합니다. MAX2270x는 300kV/µs(표준)의 초고 공통 모드 과도 내성(CMTI)을 갖는 단일 채널 절연 게이트 드라이버 제품군입니다. 이 평가 키트에는 두 개의 동일한 채널(장치)이 포함되어 있습니다. 이 채널은 -40~+125°C 작동 온도 범위에서 2ns(최대)의 매우 엄격한 부품간 전파 지연 정합을 나타냅니다.
두 가지 유형의 평가 키트인 MAX22701EVKIT 및 MAX22702EVKIT는 서로 다른 B 측 옵션, 게이트 드라이버 공통 핀 GNDB(MAX22700), 밀러 클램프 핀(MAX22701) 또는 조절 가능 부족전압 로크아웃 핀(MAX22702)을 갖춘 변형 제품을 지원할 수 있습니다. 또한 두 평가 키트는 서로 다른 A면 옵션, 차동 입력(D 버전) 또는 단일 종단 입력(활성화 핀(E 버전) 포함)이 있는 변형 제품을 지원합니다. 두 평가 보드 모두 협폭 8핀 SOIC 패키지 유형으로 제공됩니다.
MAX22701EVKIT는 완벽하게 조립 및 테스트를 거쳤으며 MAX22701EASA+와 함께 제공됩니다. 이 보드는 MAX22701DASA+도 지원하지만 사용자가 U1 및 U2를 교체해야 합니다.
특징
- 다음의 3가지 출력 옵션을 지원하는 2개의 평가 키트: GNDB, Miller Clamp 또는 조절 가능 UVLO
- 2가지 입력 구성: 단일 엔드 인에이블 또는 차동
- 전파 지연 정합 측정을 허용하는 2개의 동일한 채널
- 정밀한 전파 지연 측정을 위한 2개의 교정 채널
- 외부 장비에 쉽게 연결할 수 있는 SMA 커넥터 및 단자 블록
- 넓은 전원 공급 장치 전압 범위: 3~5.5V(A 측) 및 13~36V(B 측)
- 60초 동안 최대 3kVRMS 절연 보장
- 온도: 40~+125°C
- 입증된 PCB 레이아웃
관련 제품
Analog Devices / Maxim Integrated MAX2270x 초고 CMTI 절연 게이트 드라이버
초고 공통 모드 과도 내성(CMTI)을 갖춘 단일 채널 절연 게이트 드라이버.

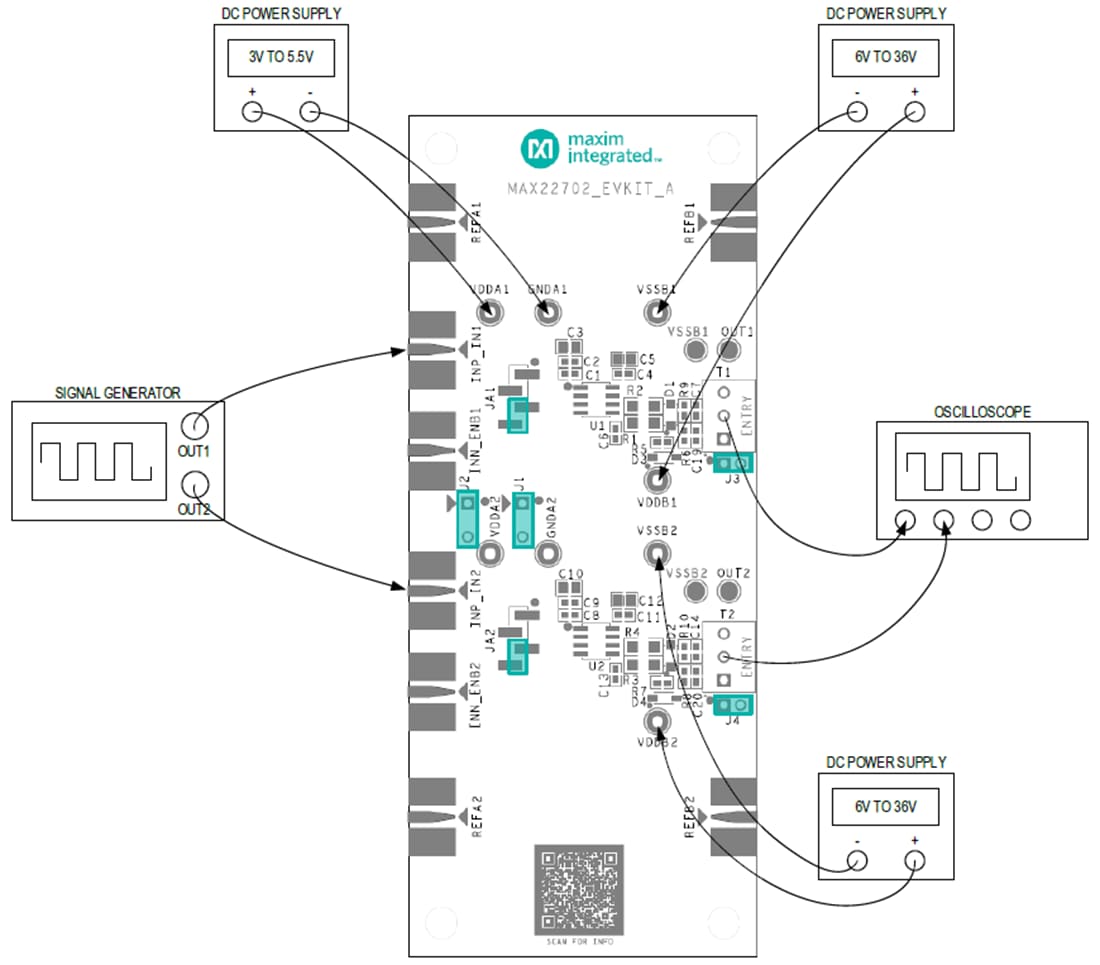

테스트 설정
게시일: 2019-11-21
| 갱신일: 2023-05-04
