Analog Devices / Maxim Integrated MAX22505 ±40V 고속 USB 포트 보호 장치
Maxim Integrated MAX22505 ±40V 고속 USB 포트 보호 장치는 상용 또는 산업용 장비의 USB 포트를 결함이 있거나 잘못 배선된 전원 공급 장치로부터 보호합니다.USB 포트는 최대 데이터 라인 보호가 ±40.7V이고 전원/접지 라인 보호가 최대 ±50V인 표준 24VDC 또는 24VAC 시스템에 대한 연결로부터 보호됩니다. VBUS, 접지 및 커넥터 쉴드 연결부는 외부 구성 요소를 선택하여 ESD, 버스트 및 서지 보호 수준에 맞게 구성할 수 있습니다.USB 데이터 D+ 및 D-는 VBUS 및 GND에 대한 외부 다이오드 클램프를 통해 보호되며, ESD 및 버스트 보호 기능을 발휘하면서 삽입 손실을 가장 낮은 수준으로 유지할 수 있습니다.MAX22505는 노출 패드와 함께 24핀, 4x4mm TQFN 패키지로 제공됩니다. MAX22505는 -40°C~+105°C 온도 범위에서 작동합니다.
특징
- 견고한 커뮤니케이션
- VBUS/GND를 위한 통합 ±50VDC 보호
- D+/D-을 위한 통합 ±40.7VDC 보호
- 열 셧다운 보호
- 작동 온도: -40°C~+105°C
- 고성능
- 높음(480Mb), 전속(12Mb) 및 낮음(1.5Mb) 속도 가능
- 공급 전압: 3.0~5.5V
- 4Ω(표준) VBUS/D+/D- 채널 저항
- 1Ω(최대) GND 채널 저항
- 높은 공통 모드 전압으로 작동을 허용하는 고속 USB 디스에이블 모드
- 유연성
- USB 작동 속도에 대한 투명성
- 구성없는 USB 호스트 또는 장치 보호
- VBUS 및 GND 경로용 외부 MOSFET 드라이버(옵션)
- USB OTG 지원
- USB 보다 간편한 절연
애플리케이션
- 산업용 PC
- 프로그래밍 가능 로직 컨트롤러(PLC)
- 진단용 USB 포트

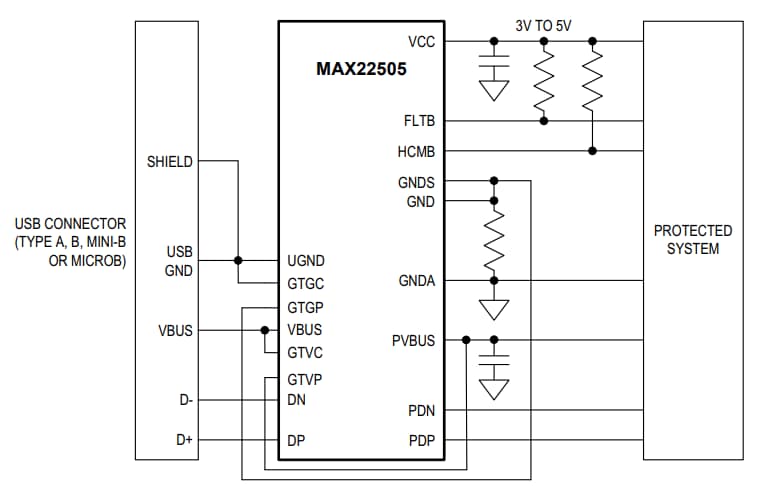

애플리케이션 블록 선도
평가 키트
Analog Devices / Maxim Integrated MAX22505 평가 키트
MAX22505 ±40V USB 포트 보호 장치를 평가하는 데 사용됩니다.
