Analog Devices / Maxim Integrated MAX22445 4채널 디지털 아이솔레이터

Maxim Integrated MAX22445 4채널 디지털 아이솔레이터는 강화, 고속, 저전력 디지털 아이솔레이터 입니다. 이 장치는 1Mbps에서 채널당 0.74mW를 사용하여 서로 다른 전력 도메인을 갖는 회로 사이에 디지털 신호를 전송하도록 설계되었습니다. MAX22445 아이솔레이터는 SPI, RS-485 및 디지털 I/O 애플리케이션을 비롯한 4채널 설계 장치를 수용할 수 있는 단방향 채널 구성을 제공합니다. 이 디지털 아이솔레이터 채널은 항상 활성화되어 있으며 이 장치의 기본 출력 상태를 선택할 수 있습니다.

MAX22445 아이솔레이터는 25Mbps 또는 200Mbps의 데이터 전송 속도, 아이솔레이터의 각면에 독립적인 1.71~5.5V 공급 전압 및 3 방향 구성이 특징입니다. 이 장치는 -40~125°C 온도 범위에서 작동합니다. MAX22445 4채널 디지털 아이솔레이터는 8mm의 연면 거리 및 간극을 갖는 16핀 와이드 바디 SOIC 패키지로 제공됩니다. 일반적으로 절연 SPI 인터페이스, 배터리 관리, 절연형 RS-485/RS-422 및 의료 시스템에 사용됩니다.

특징

  • Maxim의 독점 프로세스 기술 활용
  • 고속 디지털 신호에 대한 견고한 갈바닉 절연:
    • 데이터 전송 속도: 최대 200Mbps
    • 60초 동안 5kVRMS를 견딤
    • 1,500VRMS를 지속적으로 견딤
    • 1.2/50μs 파형의 GNDA 및 GNDB 사이에서 ±10kV 서지 전압을 견딤
  • 낮은 소비전력:
    • 1Mbps에서 채널당 0.74mW(1.8VDD)
    • 1Mbps에서 채널당 1.4mW(3.3VDD)
    • 100Mbps에서 채널당 3.2mW(1.8VDD)
  • 다양한 범위의 애플리케이션을 지원하는 옵션:
    • 2가지 최대 데이터 전송 속도(200Mbps 또는 25Mbps)
    • 3 방향 구성
    • 액티브 하이 또는 액티브 로우 인에이블 입력
    • 2가지 고정 출력 기본 상태(하이/로우) 또는 핀 선택 가능(M/N 버전)

애플리케이션

  • 절연형 SPI 인터페이스
  • 산업 자동화를 위한 필드 버스 통신
  • 절연형 RS-485/RS-422 및 컨트롤러 근거리 통신망(CAN)
  • 배터리 관리
  • 의료 시스템

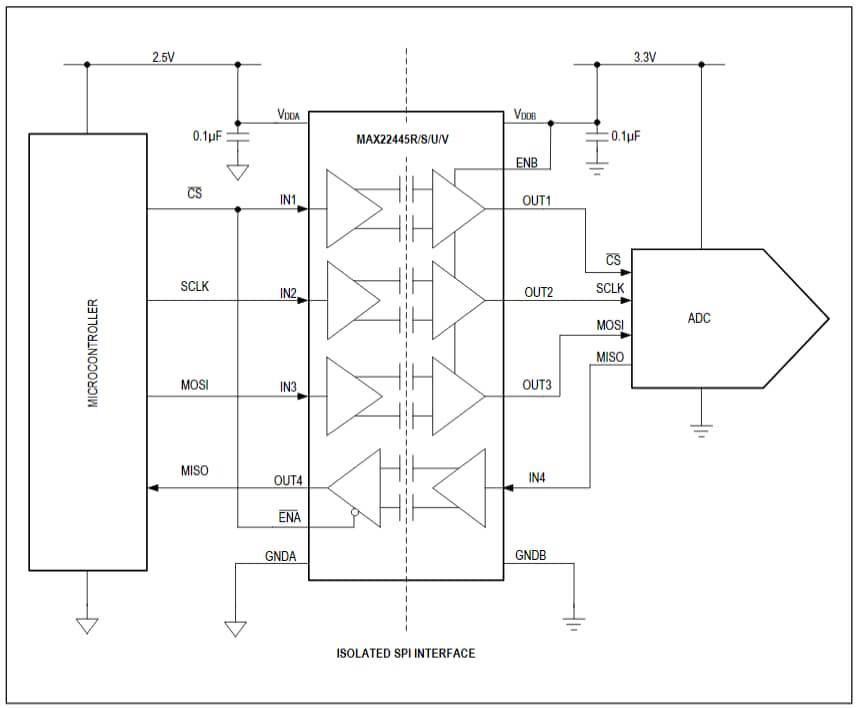

MAX22445 애플리케이션 다이어그램

애플리케이션 회로도 - Analog Devices / Maxim Integrated MAX22445 4채널 디지털 아이솔레이터

Associated Development Tools

Analog Devices / Maxim Integrated MAX22441CE 평가 키트

MAX22440, MAX22441 및 MAX22442 강화 4채널 디지털 아이솔레이터를 평가합니다.

Learn MoreAnalog Devices / Maxim Integrated MAX22441CE 평가 키트 정보 View ProductsAnalog Devices / Maxim Integrated MAX22441CE 평가 키트과 관련됨

Analog Devices / Maxim Integrated MAX2244XWEVKIT 평가 키트

강화된 고속 및 저전력 갈바닉 디지털 절연기 MAX2244를 평가하도록 설계되었습니다.

Learn MoreAnalog Devices / Maxim Integrated MAX2244XWEVKIT 평가 키트 정보 View ProductsAnalog Devices / Maxim Integrated MAX2244XWEVKIT 평가 키트과 관련됨
View Results ( 13 ) Page
부품 번호 데이터시트 극성 데이터 속도 절연형 전파 지연 시간 최대 하강 시간 최대 상승 시간
MAX22446CAWE+ MAX22446CAWE+ 데이터시트 Unidirectional 25 Mb/s, 200 Mb/s Capacitive Coupling 6.1 ns 3 ns 2.4 ns
MAX22444CAWE+ MAX22444CAWE+ 데이터시트 Unidirectional 200 Mb/s Galvanic Isolation 6.1 ns 3 ns 2.4 ns
MAX22445FAWE+ MAX22445FAWE+ 데이터시트 Unidirectional 25 Mb/s, 200 Mb/s Capacitive Coupling 5.7 ns 3 ns 2.4 ns
MAX22445EAWE+ MAX22445EAWE+ 데이터시트 Unidirectional 25 Mb/s, 200 Mb/s Capacitive Coupling
MAX22441CAEE+ MAX22441CAEE+ 데이터시트
MAX22441FAEE+ MAX22441FAEE+ 데이터시트
MAX22446EAWE+ MAX22446EAWE+ 데이터시트 Bidirectional 25 Mb/s, 200 Mb/s Galvanic Isolation 24.2 ns 0.8 ns 1 ns
MAX22446EAWE+T MAX22446EAWE+T 데이터시트 Bidirectional 25 Mb/s, 200 Mb/s Galvanic Isolation 24.2 ns 0.8 ns 1 ns
MAX22446CAWE+T MAX22446CAWE+T 데이터시트 Unidirectional 25 Mb/s, 200 Mb/s Capacitive Coupling 12 ns 3 ns 2.4 ns
MAX22441CAEE+T MAX22441CAEE+T 데이터시트
게시일: 2018-06-27 | 갱신일: 2023-06-27
