Analog Devices / Maxim Integrated MAX22290/MAX22291 2채널 디지털 절연기
Analog Devices MAX22290 및 MAX22291 2 채널 디지털 아이솔레이터는 독점 프로세스 기술을 사용하는 고속 저전력 디지털 갈바닉 아이솔레이터 제품군입니다. 모든 장치에는 60초 동안 3kVRMS의 내전압 등급을 위한 강화 절연 기능이 있습니다. 자동차 및 범용 장치는 모두 -40~+125°C의 주변 온도에서 작동하도록 정격이 지정되어 있습니다. 접미사 /V가 있는 부품은 AEC-Q100 인증을 받았습니다.
이 장치는 서로 다른 전력 도메인을 갖는 회로 간에 1Mbps(1.8V 공급)에서 채널당 0.78mW를 사용하여 디지털 신호를 전송합니다. 저전력 기능은 시스템 손실을 줄이고 신뢰성을 높이며 콤팩트한 설계를 가능하게 합니다. 이 장치는 25Mbps 또는 200Mbps의 최대 데이터 전송 속도와 기본 하이 또는 기본 로우 출력으로 제공됩니다. 각 장치는 낮은 전파 지연과 낮은 클록 지터를 특징으로 하여 시스템 대기 시간을 줄입니다. 절연기의 각 측면에 독립적인 1.71~5.5V 공급 장치가 있어 장치가 레벨 변환기에 적합합니다.
Analog Devices MAX22290은 같은 방향으로 데이터를 전송하는 채널이 2개 있습니다. MAX22291의 두 채널은 반대 방향으로 데이터를 전송하므로 MAX22291은 송수신기의 Tx 및 Rx 라인을 분리하는 데 이상적입니다.
특징
- /V가 붙은 장치는 AEC-Q100 인증 받음
- 디지털 신호에 대한 강화 갈바닉 절연
- 4mm 연면 거리 및 간극을 갖는 8-SOIC
- 60초 동안(VISO) 3kVRMS에 견딤
- 445VRMS(VIOWM)에 지속적으로 견딤
- 1.2/50μs 파형의 GNDA 및 GNDB 사이에서 ±10kV 서지 전압을 견딤
- 높은 CMTI(50kV/μs, 표준)
- 낮은 소비전력
- 1Mbps에서 채널당 0.78mW(VDD_ = 1.8V)
- 1Mbps에서 채널당 1.47mW(VDD_ = 3.3V)
- 100Mbps에서 채널당 3.28mW(VDD_ = 1.8V)
- 낮은 전파 지연 및 낮은 지터
- 200Mbps 최대 데이터 전송 속도
- 낮은 전파 지연 7ns(표준) (VDD_ = 3.3V)
- 클록 지터 RMS 7.5ps(표준)
- 안전 규정 승인
- UL, UL1577에 따름
- CSA 회보 5A에 따른 cUL
- VDE 0884-11 강화 절연(보류 중)
애플리케이션
- 자동차
- HEV(하이브리드 전기차)
- 충전기
- BMS(배터리 관리 시스템)
- 인버터
- 산업용
- 절연형 SPI
- 분리형 RS-232, RS-485/RS-422, CAN
- 필드버스 통신
- 모터 드라이브
개발 도구
Analog Devices Inc. MAX2224x/MAX2229x 평가 키트
MAX2224x/MAX2229x, 강화, 2채널, 갈바닉 디지털 절연기를 평가하는 입증된 설계 장치를 제공합니다.

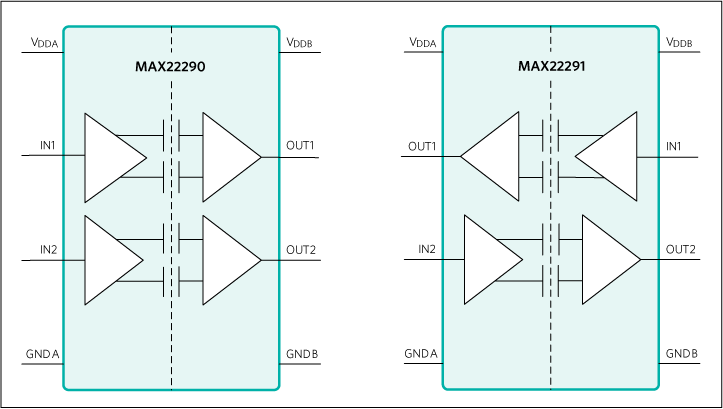

기능 선도
게시일: 2021-12-08
| 갱신일: 2023-04-17
