Analog Devices Inc. MAX20766 스마트 슬레이브 IC
Analog Devices Inc. MAX20766 스마트 슬레이브 IC는 ADI의 7세대 컨트롤러와 함께 작동하여 고밀도 다상 전압 조정기를 구현하도록 설계되었습니다. 최대 6개의 스마트 슬레이브 IC와 컨트롤러 IC는 SMBus/PMBus™ 를 통해 정확한 개별 위상 전류 및 온도 보고 기능을 포함하는 소형 동기식 벅 컨버터를 제공합니다.
ADI MAX20766 스마트 슬레이브 IC는 과열, VX 단락 및 모든 전원 공급 UVLO 결함을 위한 여러 가지 보호 회로를 제공합니다. 이 장치는 오류가 감지되면 즉시 차단되어 컨트롤러 IC로 신호를 보냅니다.
MAX20766은 상단 측 써멀 패드가 노출되어 있는 16핀 FCQFN 패키지로 제공됩니다. 상단 냉각 기능은 주변으로의 열 전달을 개선하고 PCB 및 구성 요소 온도를 감소시킵니다.
특징
- 적은 수의 외부 구성 요소로 전력 밀도 증가
- 기생 소자를 위한 모놀리식 통합
- 결합 인덕터와 호환되는 확장 가능한 아키텍처
- 피크 효율: 94%
- 주변으로의 열 전달을 개선하기 위한 상단 냉각
- 중요 매개변수에 대한 정확한 실시간 원격 측정
- 원격 측정 및 전력 관리를 위한 컨트롤러 IC를 통한 PMBus 호환 인터페이스
- 접합 온도 모니터링 및 보고
- 위상당 전류 보고
- 시스템 및 IC를 위한 고급 자체 보호 기능
- 과전류 보호
- 과열 보호
- 부스트 전압 UVLO
- VX 단락 보호
애플리케이션
- 통신 및 네트워킹 장비
- 서버 및 스토리지 장비
- 고전류 전압 조정기
- 네트워킹 ASIC
- FPGA
- 마이크로프로세서 칩셋
- 메모리

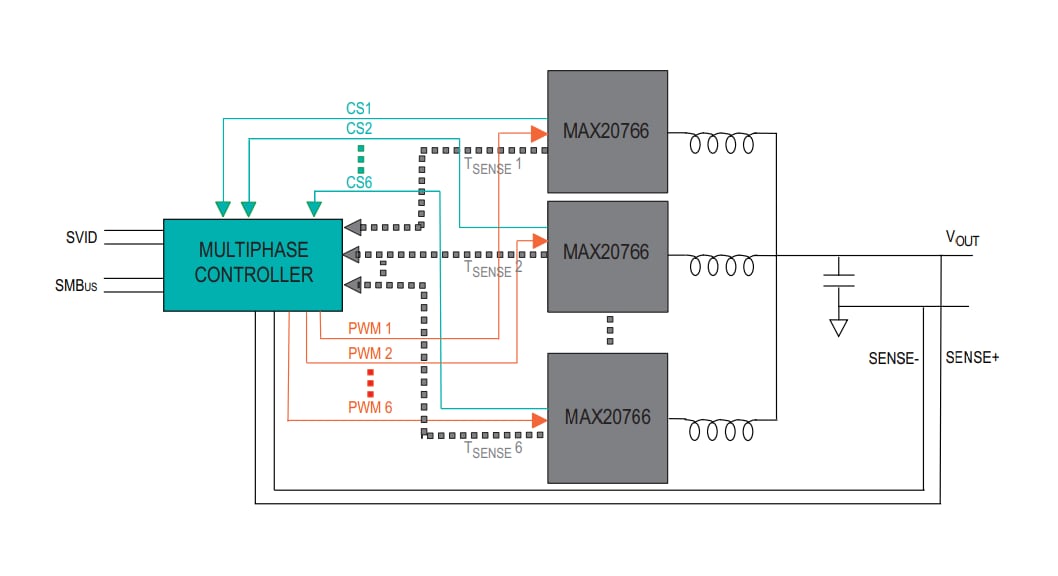

일반 애플리케이션 회로
