Analog Devices / Maxim Integrated MAX20429 평가 키트
Analog Devices Inc. MAX20429 평가 키트는 MAX20429 이중 6A 저전압 벅 컨버터용으로 완전히 조립 및 테스트를 거친 애플리케이션 회로입니다. MAX20429 이중 6A 고효율 저전압 벅 컨버터는 0.5~1.5875V(12.5mV 단계씩 조절 가능) 및 1.6~3.8V(50mV 단계씩 조절 가능)의 출력당 최대 6A(피크) 부하 전류를 제공합니다.
ADI MAX20429 평가 키트는 자동차 등급 구성 요소를 갖추고 있으며 각 출력 장치를 최대 부하로 테스트합니다. 키트에는 다양한 테스트 포인트와 점퍼가 포함되어 있습니다. 표준 MAX20429 평가 키트는 저항기 조절 가능 출력 전압을 위해 공장에서 구성된 MAX20429CABNA/VY+가 설치된 상태로 제공됩니다. 기본 MAX20429 평가 키트 저항 분배기는 VOUT1 및 VOUT2에서 0.6V의 출력 전압으로 바이패스됩니다.
특징
- 3.0~5.5V 입력 공급 범위로 단일 전원 작동
- 0.5~3.8V 개별 공장 프로그래밍 가능 출력 전압
- 저항기 조절 가능 출력 전압
- 최대 6A의 개별 출력 전류
- ±1% 출력 전압 정확도
- 주파수 동기화 입력
- 개별 인에이블 입력
- 개별 리셋 출력
- 간소화된 평가를 위해 주요 노드에 대한 점퍼 및 테스트 지점
- -40~125°C 자동차 온도 범위
- 자동차 등급 외부 구성 요소
- 입증된 PCB 레이아웃
- 완전 조립 및 테스트 완료
필수 장비
- MAX20429 평가 키트
- 5V, 5A DC 전원 공급 장치(PS1)
- DMM(디지털 멀티미터) 2개
- 전자 로드 장치, 30W 가능(EL1)
관련 제품
Analog Devices / Maxim Integrated MAX20429 이중 6A 저전압 벅 컨버터
0.5~1.5875V(12.5mV 단계씩 조절) 출력당 최대 6A(피크)의 부하 전류를 제공합니다.

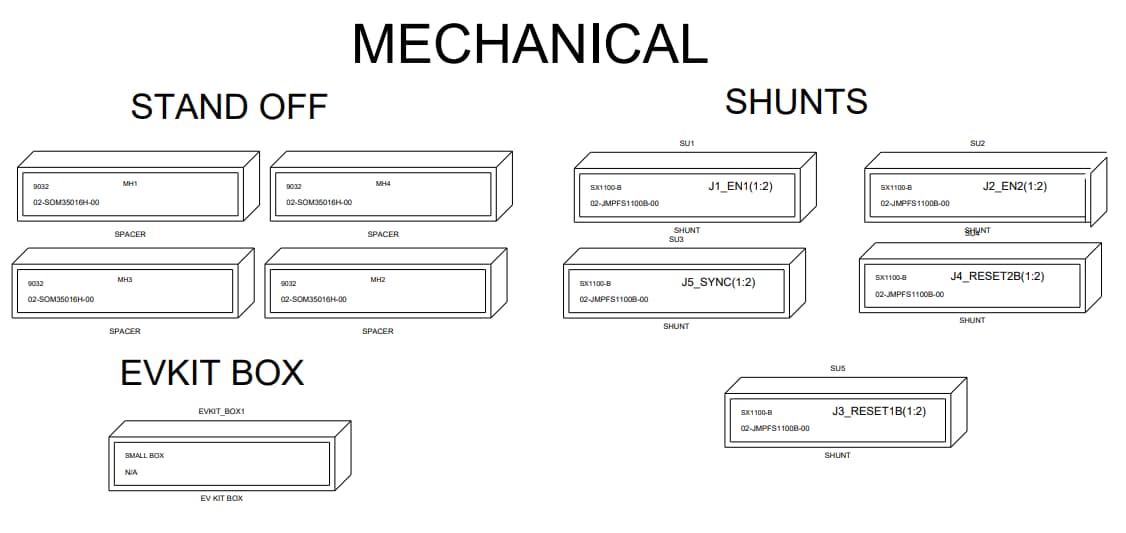

키트 계통도
PCB 레이아웃
