Analog Devices / Maxim Integrated MAX20330 프로그래밍 가능한 OVP 제어 PMIC

Maxim Integrated MAX20330 프로그래밍 가능 과전압(OVP) 제어 전력 관리 IC(PMIC)는 VBUS 임피던스 감지 기능을 제공하는 컨트롤러입니다. VBUS 임피던스 감지 장치는 소프트 단락을 감지하고 사용자에게 잠재적인 커넥터 과열에 대한 경고 메시지를 제공합니다. MAX20330 PMIC는 유연하고 조절 가능한 OVLO 임계값을 필요로 하는 장치를 위해 외부의 낮은 R_ON 경로를 구동합니다.이 과전압 컨트롤러는 낮은 R_ON(최대 10mΩ)의 싱글 또는 듀얼 백-투-백 외부 N 채널 MOSFET를 구동하는 내장형 충전 펌프로 설계되었습니다. 이 MAX20330 OVP 컨트롤러는 100ns의 초고속 턴 오프 시간 및 열 셧다운 보호 기능을 갖추고 있습니다.

이 MAX20330 프로그래밍 가능 과전압 PMIC 입력 전압 범위는 2.7~36V이며 -40~85°C의 넓은 온도 범위에서 작동합니다. 이 PMIC는 8 범프(0.35mm 피치, 1.77mm x 1.03mm) WLP(와퍼 레벨 패키지)로 제공되며 스마트폰, 태블릿, 패블릿 및 데스크톱에 이상적입니다.

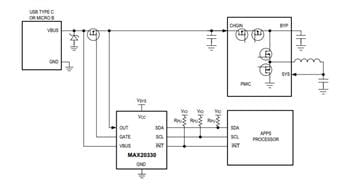

특징

고전력 휴대용 기기를 보호합니다.
- 2.7~36V의 넓은 작동 입력 전압 보호 범위
- 100ns의 초고속 턴오프 시간
- 외부 N-MOSFET 구동을 위한 내장형 충전 펌프
유연한 과전압 보호 설계:
- I²C 조절 가능 과전압 보호 트립 레벨
- 4~20V(168스텝)의 폭넓은 범위에서 OVLO 임계값 조절 가능
- 6.8V±2% 사전 설정된 내부 OVLO 임계값

다음과 같은 추가 보호 기능이 시스템 안정성을 향상시킴:
- VBUS 단락 감지
- 소프트 스타트로 돌입 전류 최소화
- 내부 15ms 시동 디바운스
- 과열 차단 보호
공간 절약형 패키지:
- 8범프 0.35mm 피치 1.77mm x 1.03mm WLP
