Analog Devices / Maxim Integrated MAX20096/MAX20097 고휘도 LED 컨트롤러

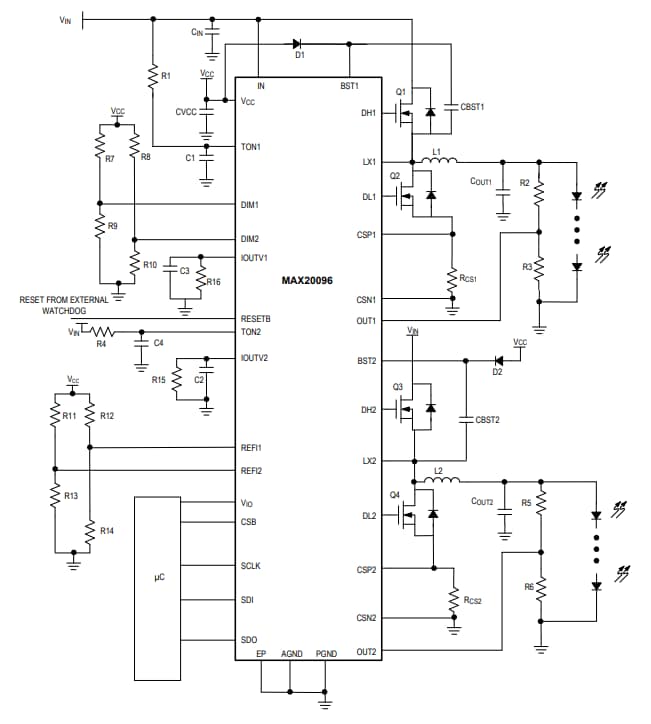

Maxim Integrated MAX20096/MAX20097 고휘도 LED 컨트롤러는 이중 채널, 고전압, 동기식 N-채널 고전류 벅 LED 드라이버입니다. MAX20096/MAX20097 LED 컨트롤러는 고유한 평균 전류 모드 제어 구조를 사용하여 인덕터 전류를 조정합니다. 거의 일정한 스위칭 주파수를 유지하는 이 제어 방법에서는 제어 루프 보상이 필요하지 않습니다.

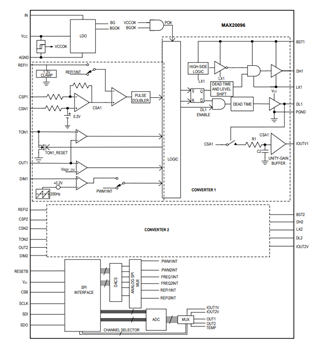

하단 스위칭 장치에서 전류를 감지하면 인덕터 전류 감지가 실현됩니다. 이 IC는 2개의 완전 동기식 벅 컨버터 컨트롤러를 통합한 장치로, 고주파 작동을 위해 설계되어 1MHz의 높은 스위칭 주파수에서 작동합니다. SPI 인터페이스는 접합 온도뿐 아니라 두 채널의 출력 전압 및 전류도 다시 읽습니다. 이 장치는 인덕터 전류 제한 보호, 과전압 보호 및 과열 차단과 같은 다양한 보호 기능을 포함합니다.

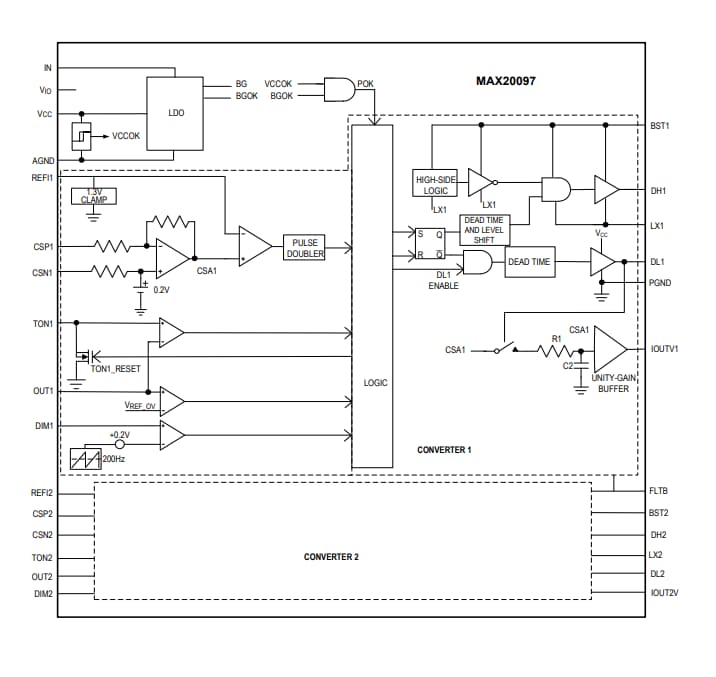

MAX20096은 공간 절약형(5mm x 5mm)에 열성능이 향상된 32핀 사이드 웨터블 TQFN 패키지로 제공되며, -40~+125°C의 자동차용 온도 범위에서 작동하도록 규격이 정해져 있습니다. MAX20097은 열성능이 향상된 28핀 TSSOP 패키지로 제공되지만 SPI 인터페이스는 없습니다. MAX20097은 개방 스트링, 단락 스트링 또는 임의의 한 채널에서 과전압 작동이 발생하는 경우 또는 과열 차단 시에도 로우 상태가 되는 오픈 드레인 결함 플래그(FLTB)를 포함합니다.
