Analog Devices / Maxim Integrated MAX17640A, MAX17640B 및 MAX17640C 평가 키트
Analog Devices Inc. MAX17640A, MAX17640B 및 MAX17640C 평가 키트는 MAX17640A, MAX17640B 및 MAX17640C 고전압, 고효율, 동기식 강압 DC-DC 컨버터의 성능을 평가하는 입증된 설계 장치를 제공합니다. ADI MAX17640 강압 DC-DC 컨버터는 4.5~60V의 넓은 입력 전압 범위에서 작동하는 MOSFET이 통합된 고효율, 고전압, 히말라야 동기식 DC-DC 컨버터입니다.
ADI MAX17640A, MAX17640B 및 MAX17640C 평가 키트는 조절 가능한 입력 부족전압 록아웃, 오픈 드레인 리셋, 과전류 보호, 선택 가능한 작동 모드 및 열 셧다운 기능을 갖추고 있습니다.
특징
- 최대 60V 입력 공급 전압 범위에서 작동
- 고정 5V, 고정 3.3V 및 조절 가능한 12V 애플리케이션 회로
- 최대 400mA 부하 전류
- 500kHz 고정 스위칭 주파수
- 활성화/UVLO 입력, 저항기 프로그래밍 가능 UVLO 임계값
- PWM 및 PFM 작동 모드 선택 가능
- 오픈 드레인 RESET 출력
- 과전류 및 과열 보호
- 입증된 PCB 레이아웃
- 완전 조립 및 테스트 완료
- CISPR32(EN55032) 클래스 B 전도 및 방사 방출 준수
필수 장비
- 60V, 400mA DC 전원 공급 장치 1개
- DMM(디지털 멀티미터)
- 최대 400mA까지 싱킹할 수 있는 부하 저항기(MAX17640A의 경우 8.25Ω, MAX17640B의 경우 12.5Ω, MAX17640C의 경우 30Ω)

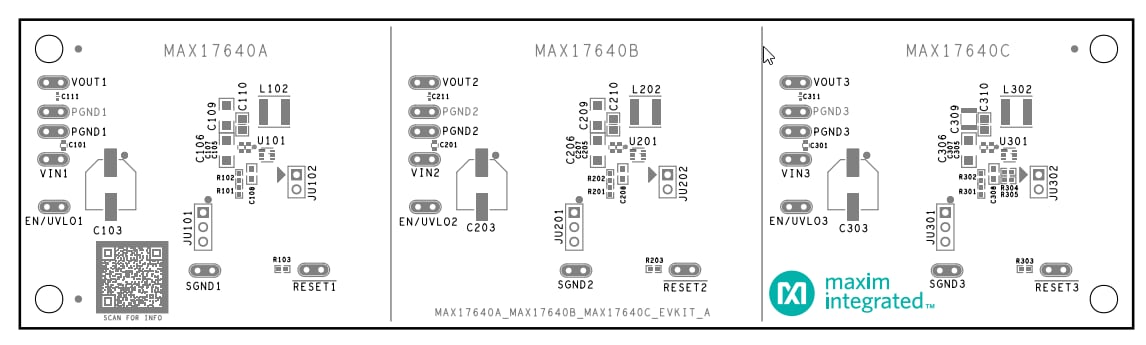

PCB 레이아웃 다이어그램
