Analog Devices Inc. MAX17623/MAX17624 평가 키트
Analog Devices Inc. MAX17623/MAX17624 평가 키트는 MAX17623/MAX17624 강압 컨버터의 작동을 평가하도록 구성되었습니다. MAX17623 및 MAX17624 강압 컨버터는 히말라야 시리즈 제품의 일부로, 보다 우수하고 작으며 단순한 전원 공급 솔루션을 구현합니다. 이 장치는 평가 키트에서 최적의 성능과 구성품 크기를 시연하도록 구성되었습니다.
ADI MAX17623/MAX17624 평가 키트는 작동 모드(PWM/PFM)를 선택하여 출력을 활성화 또는 비활성화하고 PGOOD 신호를 비활성화하는 기능을 갖추고 있습니다.
특징
- 2.9V~5.5V 입력 전압 범위
- MAX17623는 92.2%의 높은 효율을 제공함(VIN = 3.3V, VOUT = 1.5V, IOUT = 300mA)
- MAX17624는 94.5%의 높은 효율을 제공함(VIN = 5V, VOUT = 3.3V, IOUT = 500mA)
- PWM 및 PFM 작동 모드 선택 가능
- 내부 1ms 소프트 스타트 시간
- 각 입력 전압에 따라 풀업 저항기를 사용하여 PGOOD 출력
- 로우 프로파일, 표면 실장 구성요소
- 입증된 PCB 레이아웃
- 완전 조립 및 테스트 완료
애플리케이션
- 부하 지점 전원장치
- 표준 5V 레일 전원장치
- 배터리 전원 공급식 애플리케이션
- 배전 시스템
- 산업용 센서 및 공정 제어
필수 장비
- 2.9VDC ~5.5VDC, 1A 전원장치 1개
- 1.5V 및 3.3V에서 최대 1A를 싱킹할 수 있는 부하 저항기
- DMM(디지털 멀티미터)

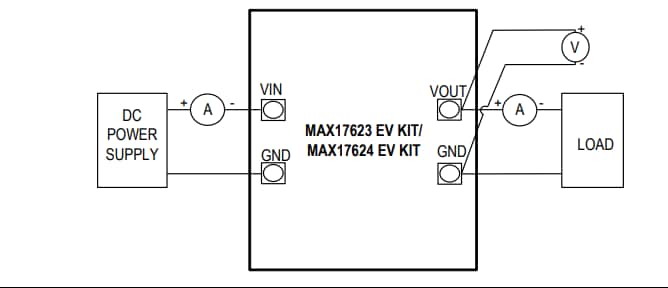

구성 다이어그램
상면도
관련 제품
Analog Devices Inc. MAX17623/MAX17624 강압 컨버터
MOSFET 및 내부 보정 기능이 통합된 고주파 컨버터 입니다.
