Analog Devices Inc. MAX14919 쿼드 채널 로우 사이드 스위치
Analog Devices MAX14919 쿼드 채널 로우 사이드 스위치는 견고한 작동을 위해 ±1kV/42Ω 서지 보호 기능이 통합된 채널당 140mΩ 온 상태 저항(Ron)이 특징인 산업용 보호 스위치입니다. 이 쿼드 채널 스위치는 핀 제어되므로 최대 200kHz의 간단하고 빠른 스위칭이 가능합니다. MAX14919 스위치는 역전류 감지 기능을 갖추고 있어 부하 공급 장치의 잘못된 배선 결함에 대한 손상을 방지합니다. 이 로우 사이드 스위치는 5V 또는 7V~60V의 공급 전압 범위와 -40°C~+125°C의 작동 온도 범위에서 작동합니다. Analog Devices MAX14919 쿼드 채널 로우 사이드 스위치는 6.5mm x 6.4mm 설치 면적, 20-TSSOP 패키지로 제공됩니다. 이 스위치 IC는 단락 및 과부하 보호됩니다. PLC/DCS 시스템, 계전기/솔레노이드 드라이버, 모터 제어 및 산업용 디지털 출력에 사용됩니다.
특징
- 5V 또는 7~60V 공급 전압
- 800mA 출력당 부하 전류
- 통합된 5V/30mA 선형 레귤레이터
- 5~48V 부하 전압 범위
- 200kHz(최소) 최대 스위칭 속도
- 감소된 전력 및 열 발산:
- 140mΩ(표준) 채널당 온 상태 저항
- 1.7mA(표준) 공급 전류
- 설정 가능한 부하 전류 제한
- 10ms용 돌입 부하 전류 옵션 2개
- 견고한 설계 특징
- 55V에서 내부 유도 에너지 클램프(표준)
- 단락 보호
- 부하 공급 잘못된 배선으로부터 보호하기 위한 역전류 감지
- ±1kV/42Ω, 8µs/20µs 서지 보호
- ±8kV 접점 및 ±25kV 공극 ESD 보호
- -40°C~+125°C 작동 주변 온도 범위
- 다음에 대한 오류 표시:
- 열 과부하
- 역방향 부하 전류 감지
- V5 전원에서 저전압 차단
- 소형 20핀, 6.5mm x 6.4mm TSSOP 패키지
애플리케이션
- 산업용 디지털 출력
- 계전기 및 솔레노이드 드라이버
- PLC 및 DCS 시스템
- 모터 제어

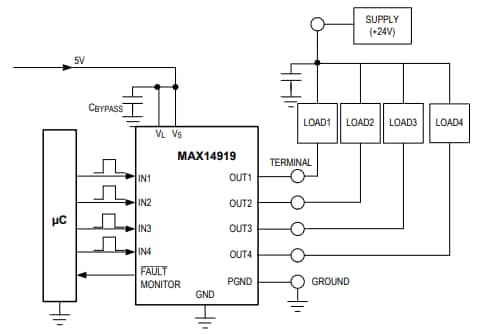

애플리케이션 다이어그램
블록 선도
