Analog Devices Inc. MAX11947EVKIT 평가 키트
Analog Devices Inc. MAX11947EVKIT 평가 키트에는 MAX11947의 성능과 기능을 평가하는 데 필요한 모든 구성 요소가 포함되어 있는 완전히 조립 및 테스트를 거친 PCB(회로 보드) 2개가 포함되어 있습니다. MAX11947는 AISG V2.0/V3.0 호환, 4:1 멀티플렉서를 갖춘 완전 통합형 모뎀입니다. 이 평가 키트에는 표준 마이크로 USB 연결을 통해 회로 보드를 제어하기 위한 간단한 GUI(그래픽 사용자 인터페이스)를 제공하는 Windows® 10 호환 소프트웨어가 포함되어 있습니다. GUI를 통해 사용자는 MAX32625PICO 보드로 하드웨어 제어에 액세스할 수 있습니다.
MAX32625PICO 보드는 엔지니어가 FPU를 갖춘 MAX32625 Arm® Cortex®-M4 마이크로 컨트롤러를 이용하여 신속히 설계를 할 수 있도록 지원하기 위해 설계된 신속한 개발 플랫폼입니다. 이 보드에는 전체 ADI MAX11947EVKIT 보드에 직접 전력을 공급할 수 있는 MAX14750 PMIC도 포함되어 있습니다. MAX11947의 추가적인 특징으로는 온보드 크리스털 레퍼런스, RF 포트용 SMA 커넥터, 필터 설계를 위한 부품 설치 면적 옵션 및 2.75kVRMS 의 절연 기능을 제공하는 오프보드 RS485 인터페이스를 들 수 있습니다.
특징
- USB 전원 공급식 작동
- 저전압 및 저전력 작동
- 보드 내장형 크리스털 기준 장치
- 보드 내장형 SPI 인터페이스 회로
- 사용자 선택 가능한 VCC 공급 전압
- +3.3 V
- +5 V
- LED 표시기
- 전력
- 능동 포트
- 작동 모드
- 간단한 Windows 10-호환 GUI 제어
- 무연 및 RoHS 규격 준수
- 완전 조립 및 테스트 완료
애플리케이션
- 기지국 단일 및 다중 1차 컨트롤러(SALD 및 MALD)
- ALD(안테나 라인 장치)
- 안테나 어레이
- TMA(타워 장착형 증폭기)
- 스마트 바이어스-Ts
- RS485 반이중 동축 링크
- 2MHz OOK 모뎀 애플리케이션
필수 장비
- MAX11947EVKIT 평가 키트
- MAX11947EVKIT 회로 보드 2개
- USB A-micro B 케이블 2개
- 사용자 제공 Windows PC (예비 USB 포트 2개 포함)
- 양 끝에 SMA 커넥터가 있는 50Ω 동축 케이블 1개 이상

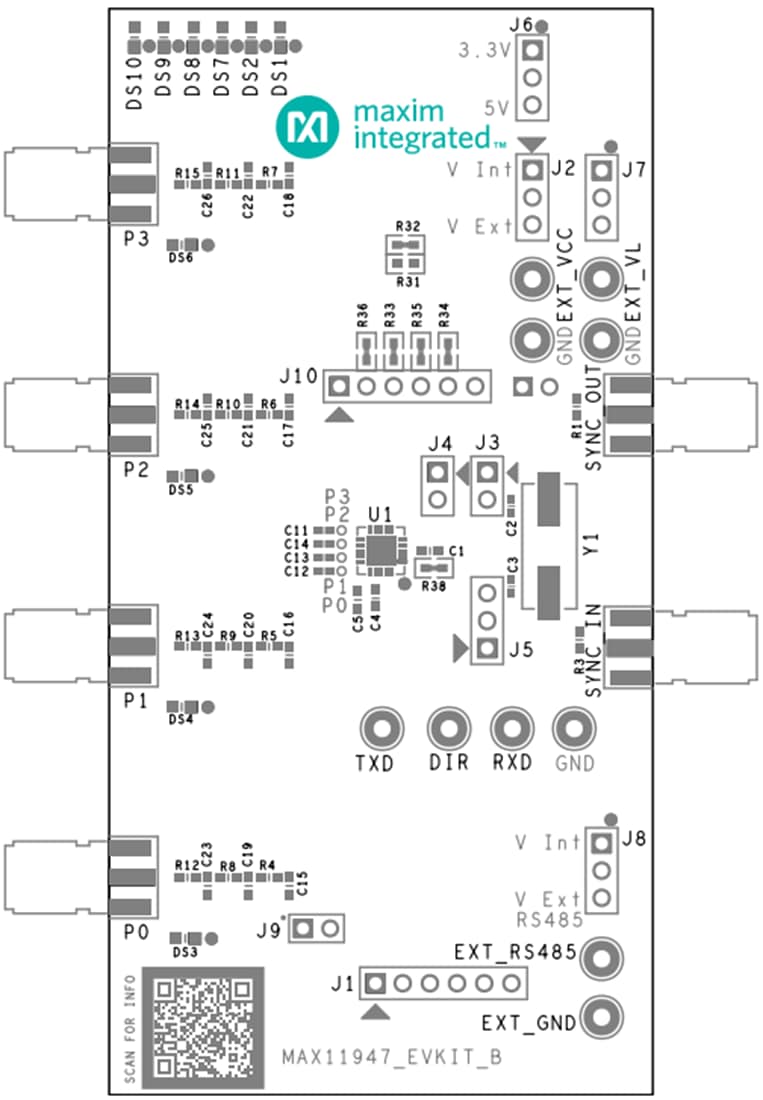

보드 레이아웃
