Analog Devices / Maxim Integrated IoT Challenges Solved with Edge Device

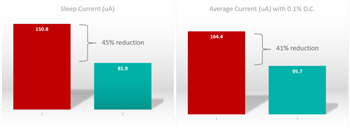

Analog Devices Inc. IoT Challenges Solved with Edge Devices는 1V에서 감지 기능을 활성화하여 에지 IoT 센서 애플리케이션의 문제를 해결하여 배터리 수명을 40% 이상 절약합니다. 이 솔루션을 사용하는 설계자는 높은 수준의 센서 정확도를 유지하면서 애플리케이션 배터리 수명을 극대화할 수 있습니다. 이를 위해 두 가지 옵션이 제공됩니다. 첫째, 센서를 계속 켠 상태로 유지하여 기준 센서 드리프트를 줄여 보다 정확한 센서 판독을 가능케하며, 둘째, 시스템을 셧다운 모드로 전환하여 전력을 절약하는 것입니다. 두 경우 모두, 시스템은 센서를 계속 켠 상태로 유지하거나 센서가 가동되므로 더 많은 전력을 소비합니다.

센서 시스템은 MCU와 BLE를 항상 셧다운하거나 깨웁니다. 문제는 센서와 아날로그 신호 체인의 전원을 차단할지 여부입니다. 전기화학적 센서는 일반적으로 셧다운하지 않습니다. 전원을 켜는 동안 이 센서가 "예열"하여 지정된 정확도를 제공하기 위해 열 안정성을 유지하는데 몇분 또는 최대 1시간이 걸리기 때문입니다. 이 경우, 낮은 소비 전류를 제공하는 MAX40108과 같은 연산 증폭기가 있는 것이 유리합니다. V_DD가 0.9V의 낮은 전압으로 작동할 수 있으므로 단일 셀 배터리 전원을 끌 수 있습니다. 연산 증폭기와 센서는 항상 켜져 있습니다.

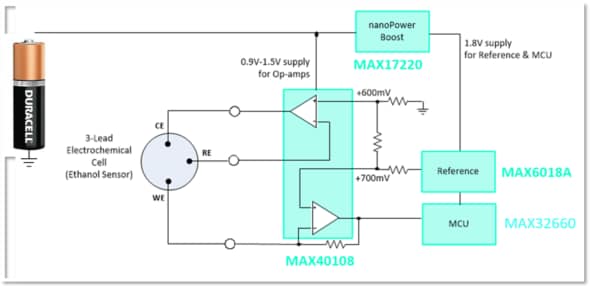

25.5uA의 낮은 공급 전류와 시간과 온도에 따른 1uV 제로 드리프트 입력 오프셋 전압을 제공하는 1V 미만의 연산 증폭기인 MAX40108을 사용하므로 시스템은 액티브 센서를 유지하여 정확도를 최적화하는 동시에 단일 셀 배터리의 배터리 수명을 극대화 할 수 있습니다. 매우 효율적인 나노 파워 부스트(MAX17220), 정밀 전압 기준 장치(MAX6018A) 및 초저전력 프로세서(MAX32660)와 결합된 MAX40108을 사용하면 에지 IoT 애플리케이션이 높은 수준의 정확도를 유지하게 해주면서 배터리 수명을 연장할 수 있습니다.
