Analog Devices Inc. DS28E18 1-Wire® - I2C/SPI 브리지
Analog Devices DS28E18 1-Wire® - I2C/SPI 브리지를 사용하면 호스트 시스템의 2개 와이어로 센서를 제어할 수 있습니다. DS28E18 간단한 통신 브리지는 와이어 수를 6개(SPI의 경우) 또는 4개(I2C의 경우)로 줄입니다. 이 두 와이어는 단일 와이어에서 전력과 신호를 결합하고 호스트 마이크로컨트롤러의 프로그래밍 가능 I/O 핀에 의해 구동되는 Maxim의 1-Wire 프로토콜을 사용합니다. Analog Devices의 1-Wire 프로토콜은 호스트 마이크로컨트롤러의 프로그래밍 가능 I/O 핀으로 구동되는 단일 와이어에서 전력과 신호를 결합합니다. 1-Wire 네트워크는 최대 100m의 연결 길이와 10개 이상의 센서 노드를 지원합니다. 호스트 시스템의 두 와이어는 이 프로토콜을 구현합니다.
Maxim Integrated DS28E18 1-Wire - I2C/SPI 브리지는 I2C 슬레이브 장치에 사용할 수 있습니다. 이 장치는 표준 모드(100kHz), 고속 모드(400kHz) 또는 고속 모드 플러스(Fm+, 1MHz)로 통신합니다. 다중 클록 속도는 SPI 모드에서 최대 2.3MHz까지 지원됩니다. I2C 또는 SPI 작동을 위한 구성은 1-Wire 명령으로 수행되며 I2C는 전원 공급 기본 장치입니다. I2C 모드에서 작동하는 추가 주변 장치 제어를 위해 프로그래밍 가능한 GPIO 핀 2개를 사용할 수 있습니다.
특징
- 단일 접점 1선 인터페이스를 사용하여 원격 I2C 또는 SPI 장치 작동
- I2C/SPI 통신 거리 확장
- 6개 와이어(SPI용) 또는 4개 와이어(I2C용)를 2개의 와이어로 줄입니다.
- 연결된 장치의 자율적인 작동을 위한 512바이트 시퀀서
- 추가 주변 장치 제어를 위해 구성 가능한 GPIO 핀 2개
- 외부 전원 불필요
- 1선에서 파생적으로 전력을 공급받는 DS28E18
- 1선 라인에서 파생된 I2C/SPI 주변 전원
- 유연한 1선 및 I2C/SPI 마스터 작동 모드
- 표준(11kbps) 및 오버드라이브(90kbps) 1선 통신 지원
- I2C 슬레이브의 경우 100kHz, 400kHz 및 1MHz
- SPI 슬레이브의 경우 최대 2.3MHz
- 통합 용이성
- 소형, 2mm x 3mm x 0.75mm, 8핀 TDFN 패키지
- -40 °C~+85 °C 작동
- 2.97 V~3.63 V 작동 전압 범위
애플리케이션
- 환경 조건 검사
- 액세서리 식별 및 제어
- 장비 구성 및 모니터링
- 그레인 엘리베이터 모니터링

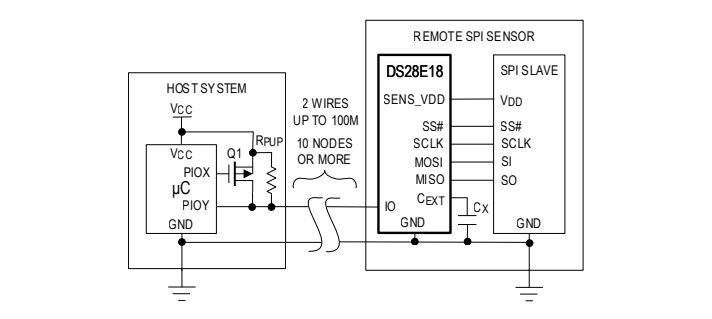

블록 선도
