Analog Devices Inc. TMP35/TMP36/TMP37 저전압 온도 센서
Analog Devices TMP35/TMP36/TMP37 저전압 온도 센서는 섭씨 온도에 선형으로 비례하는 전압 출력을 제공합니다. TMP35/TMP36/TMP37은 +25°C에서 ±1°C 및 -40~+125°C 온도 범위에서 ±2°C의 일반적인 정확도를 제공는 데 외부 교정 작업이 필요하지 않습니다. TMP35/TMP36/TMP37의 낮은 출력 임피던스, 선형 출력 및 정밀한 교정은 온도 제어 회로 및 ADC와의 인터페이스를 간소화합니다. 세 가지 장치 모두 2.7~5.5V의 단일 전원 작동을 위해 설계되었습니다. 공급 전류는 50μA보다 훨씬 적게 발휘되어 여전히 대기에서 0.1°C 미만의 자체 발열을 제공합니다. 또한 0.5μA 미만으로 공급 전류를 차단하기 위해 셧다운 기능을 제공합니다.
특징
- 낮은 작동 전압(2.7~5.5V)
- °C로 직접 보정
- 10mV/°C 척도 인자(TMP37에서 20mV/°C)
- 온도 변화에 따른 정확도: ±2°C(표준)
- 선형성: ±0.5°C(표준)
- 큰 용량성 부하에서 안정적임
- -40~+125°C로 지정, +150°C까지 작동
- 대기 전류: 50μA 미만
- 셧다운 전류: 0.5µA(최대)
- 낮은 자체 발열
- 자동차 애플리케이션용으로 인증 받음
애플리케이션
- 환경 제어 시스템
- 과열 보호
- 산업 공정 제어
- 화재 경보
- 전력 시스템 모니터
- CPU 열 관리

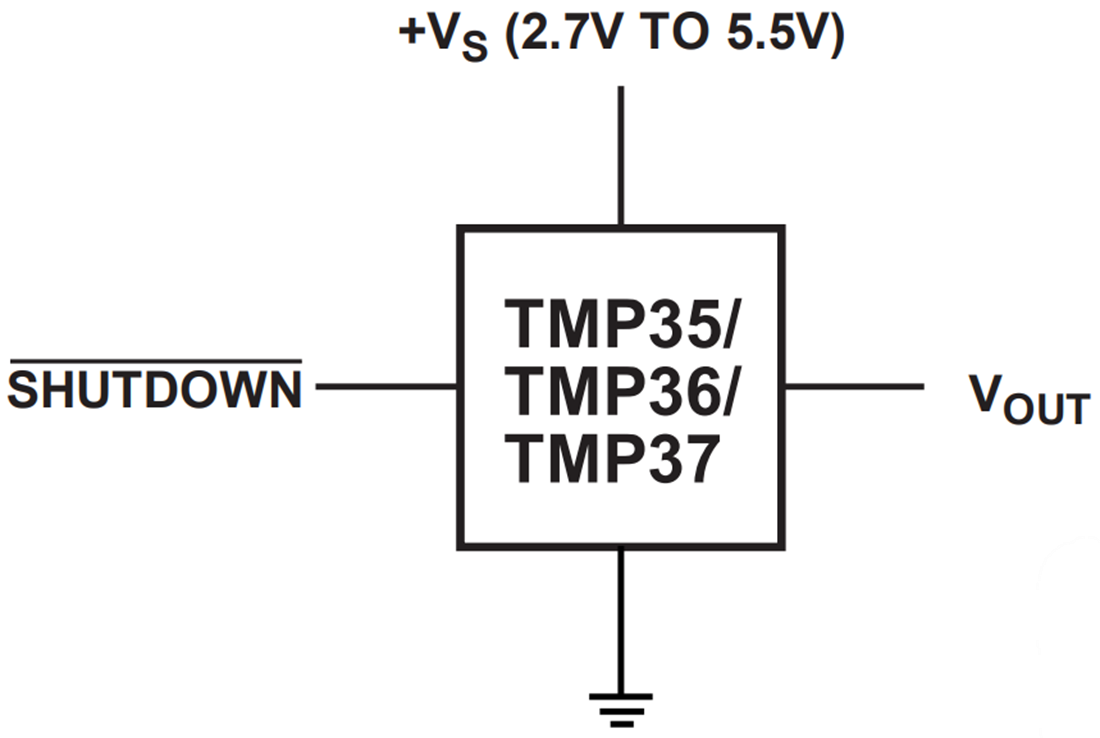

기능 블록 선도
