Analog Devices Inc. SmartMesh® IP™ 무선 솔루션

SmartMesh IP 네트워크는 모트(motes)로 알려진 고도로 확장 가능한 자체 성형 멀티 홉 무선 노드로 구성됩니다. SmartMesh 모트 및 네트워크 관리자의 핵심은 Eterna IEEE 802.15.4e SoC(시스템 온 칩)입니다. SoC는 Analog Devices의 고도로 통합된 저전력 2.4GHz 무선 설계가 특징입니다. 또한 SmartMesh 네트워킹 소프트웨어를 실행하는 ARM Cortex-M3 32비트 마이크로프로세서가 특징입니다.

제품 세부 정보 보기

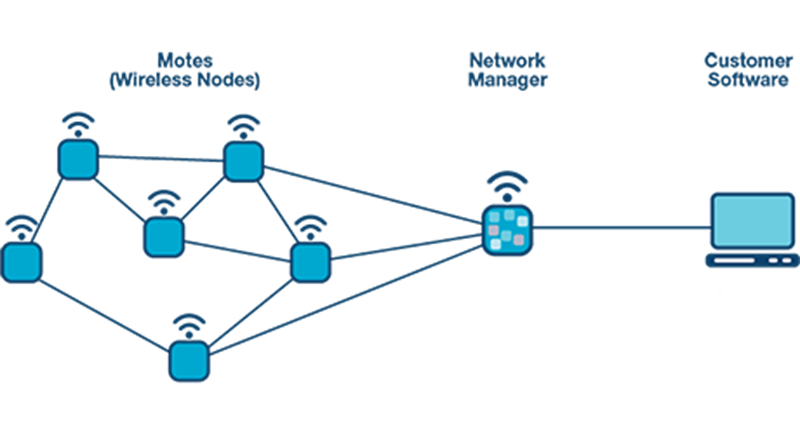

Analog Devices의 SmartMesh IP 제품은 6LoWPAN 및 802.15.4e 표준을 기반으로 하며 동적으로 변화하는 혹독한 RF 환경에서도 99.999% 이상의 데이터 안정성으로 낮은 소모전력을 구현합니다.SmartMesh IP 네트워크는 데이터를 수집하고 중계하는 모트, 네트워크 성능을 모니터링하고 관리하는 네트워크 관리자, 호스트 애플리케이션과 데이터를 교환하는 보안 장치로 구성됩니다.

SmartMesh IP 모트SmartMesh IP 모트는 SmartMesh IP 네트워크에 사용하는 무선 노드입니다. 센서/액추에이터에 연결하고 다른 모트에서 데이터를 라우팅하면서도 저전력 상태를 유지합니다.

기술 자료소프트웨어 API 인터페이스 – SmartMesh IP 모트 직렬 API 가이드소프트웨어 CLI 인터페이스 – SmartMesh IP 모트 CLI 가이드

SmartMesh IP 관리자EManager 또는 임베디드 관리자는 액세스 포인트 기능 및 네트워크 관리 알고리즘이 SmartMesh IP 802.15.4 하드웨어에서 실행되는 Manager-on-Chip™으로 실행됩니다. EManagers는 네트워크에서 최대 100개의 모트를 지원하며 저전력 게이트웨이 작동에 이상적입니다.

기술 자료소프트웨어 API 인터페이스 – SmartMesh IP EManager API 가이드소프트웨어 CLI 인터페이스 – SmartMesh IP EManager CLI 가이드

SmartMesh IP VManagerVManager는 소프트웨어 기반 관리자이며 다음을 가능하게 하는 별도의 액세스 포인트 모트입니다.
• 대규모 네트워크 – 단일 네트워크에서 최대 50,000 모트
     • 여러 개의 액세스 포인트를 통해 대역폭 증대
     • 핫 페일오버 게이트웨이 중복

VManager 소프트웨어는 x86 가상 컴퓨터(VM)에서 실행되며 클라우드 서버에서부터 저전력 임베디드 x86 기반 프로세서에 이르기까지 다양한 하드웨어 플랫폼에 설치할 수 있습니다. VManager 소프트웨어는 Linear Technology가 사전 컴파일 및 테스트된 VM 애플리케이션으로 제공하며 VMWare 또는 Oracle VirtualBox VM에서 실행할 수 있습니다.

기술 자료소프트웨어 API 인터페이스 – SmartMesh IP VManager API 가이드소프트웨어 CLI 인터페이스 – SmartMesh IP VManager CLI 가이드

제품 세부 정보 보기

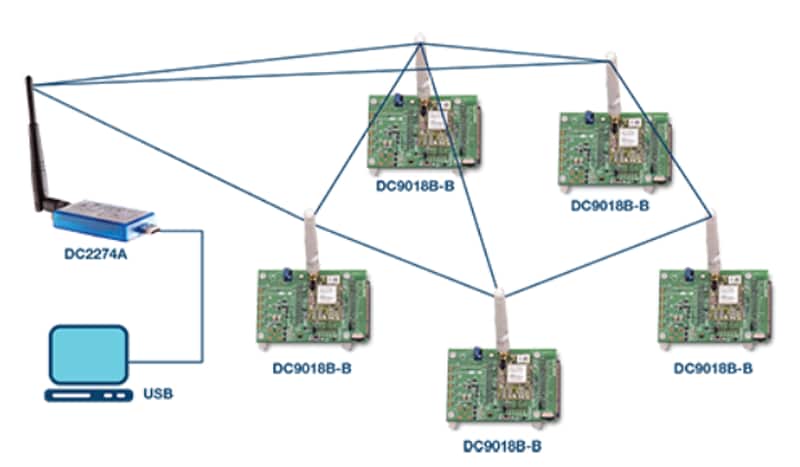

Analog Devices의 SmartMesh IP 스타터 키트에는 높은 신뢰성, 대역폭 유연성 및 설치 용이성과 같은 SmartMesh IP의 네트워크 성능을 평가하는 데 필요한 모든 도구가 포함되어 있습니다. 또한 다음을 비롯한 장치 통합 및 애플리케이션 개발에 필요한 구성 요소를 제공합니다.
  • USB 네트워크 관리자 1개(DC2274A-A)
  • USB 액세스 포인트 모트 1개(DC2274A-B)
  • 평가/개발 모트 5개(DC9018B-B)
  • Eterna 인터페이스 카드 1개(DC9006A )
  • Eterna QuikEval 어댑터 1개(DC9005B)
  • 추가 CR2032 배터리
  • 케이블

제품 세부 정보 보기

Analog Devices의 SmartMesh WirelessHART 제품은 저전력, 신뢰성, 탄력성 및 확장성이 중요한 혹독한 산업 환경에 사용하도록 설계되었습니다. 따라서 일반 산업용 어플리케이션 및 WirelessHART 전용 설계 장치에 적합합니다.SmartMesh WirelessHART는 WirelessHART (IEC 62591) 표준을 준수하며 동급 제품에서 소비전력이 가장 낮습니다.

SmartMesh 모트 및 관리자는 완벽한 무선 센서 네트워크 솔루션입니다. SmartMesh는 Analog Devices의 Eterna® 시스템 온 칩 기술에 기반하여 시간 동기화된 채널 호핑 링크 레이어와 하드웨어를 결합함으로써 다음의 성능을 갖춘 완벽한 무선 네트워킹 솔루션을 제공합니다.
• 가장 까다로운 RF 환경에서 99.999% 이상의 데이터 신뢰성 보장
     • 10년 이상의 배터리 수명, 최저 비용으로 어디서나 센서 배치 가능
     • 암호화, 인증 및 메시지 무결성 검사, 보안 네트워크
     • 완벽한 무선 메시 솔루션, 네트워크 스택을 개발할 필요가 없음

128비트 암호화로 안전한 메쉬SmartMesh 네트워크는 사용 가능한 가장 안전한 메쉬 네트워크 중 하나입니다. SmartMesh 네트워크의 모든 트래픽은 엔드-투-엔드 암호화, 메시지 무결성 검사 및 장치 인증으로 보호됩니다. 또한 SmartMesh 네트워크 관리자에는 네트워크, 키 설정 및 키 교환을 안전하게 결합할 수 있는 애플리케이션이 포함되어 있습니다. 이러한 보안 기능은 다음과 같은 성능을 제공합니다.
     • 장치 인증: 점점 더 강력한 3가지 수준의 장치 인증에서 선택
     • 암호화: 여러 키를 사용하는 128비트 AES 기반 암호화가 데이터의 개인정보 보호 및 기밀 유지 보장
     • 메시지 무결성 검사(MIC): 전송된 데이터가 메시지 인증 코드로 보호되어 변조되지 않았음을 보장
     • 동기화된 키 전환: 전체 네트워크가 새로운 암호화 키로 자동 변경
     • 사용자 정의된 키 순환: 네트워크가 키를 변경해야 하는 빈도를 판별하고 추가 네트워크 트래픽으로 추가적인 보안 기능을 달성

기술 자료기술 백서:   산업용 사물인터넷 무선 센서 네트워킹산업용 사물인터넷 애플리케이션에 대한 99.999% 이상의 데이터 신뢰성을 제공하는 SmartMesh IP
