Analog Devices / Maxim Integrated MAX25460EVKIT 평가 키트
Analog Devices MAX25460EVKIT 평가 키트는 1GHz BW USB 2.0 D+/D- 보호 스위치가 있는 MAX25460 자동차 USB Type-A 컨트롤러의 평가를 용이하게 합니다. MAX25460은 USB 2.0 및 USBIF BC1.2 배터리 충전 사양을 준수 하는 포트 감지 회로가 있는 고전류, 고효율 호스트 충전기를 제공합니다.
Analog Devices MAX25460EVKIT 평가 키트는 2.2MHz 작동을 위한 MAX25460ATGA/V+로 채워져 있습니다. MAX25460의 고속 데이터 스위치는 일반적으로 파엔드아이 튜닝이 필요하지 않으므로 키트는 LC 터닝 회로 대신 0Ω 저항으로 채워집니다.
이 평가 키트를 사용하면 다음 MAX25460 기능을 평가할 수 있습니다.
• 더 나은 시스템 성능을 위한 조정 가능한 벅 컨버터 정밀 전류 제한
• 과전류 테스트 및 시스템 유연성을 위한 조정 가능한 전류 제한 디바운스 타이머
• 저비용 캡티브 케이블에 대한 케이블 보상을 위한 조정 가능한 이득 설정 474mΩ
• 확산 스펙트럼 스위칭을 사용하여 EMI(전자기 간섭) 완화
• 다중 계층 보호 및 복구를 제공하는 자세한 중단 및 오류 상태를 통해 오류 발생 시 시스템 결정 개선
특징
- 구성 가능한 충전 감지 모드
- USB-IF BC1.2 SDP 및 CDP
- 입증된 PCB 레이아웃
- 통합 DC-DC 컨버터를 통한 자동 USB 전압 조절
- 완전 조립 및 테스트 완료
필수 장비
- MAX25460 평가 키트
- BLUETOOTH® 기반 PC
- 2m USB-A 확장 케이블
- USB-A-Micro-B 케이블
- USB Type-A 플러그
- 3.5Ω 10W 레지스터 또는 전자 부하
- 14V/2A DC 전원 공급 장치 또는 자동차 배터리(VBAT)
- 디지털 전압계
- USB Type-A 플래시 드라이브
관련 제품
Analog Devices / Maxim Integrated MAX25460 자동차용 1.5A 강압 컨버터
고효율, 자동차, 강압 컨버터, USB 에뮬레이터 및 USB 스위치를 통합합니다.
추가 자료

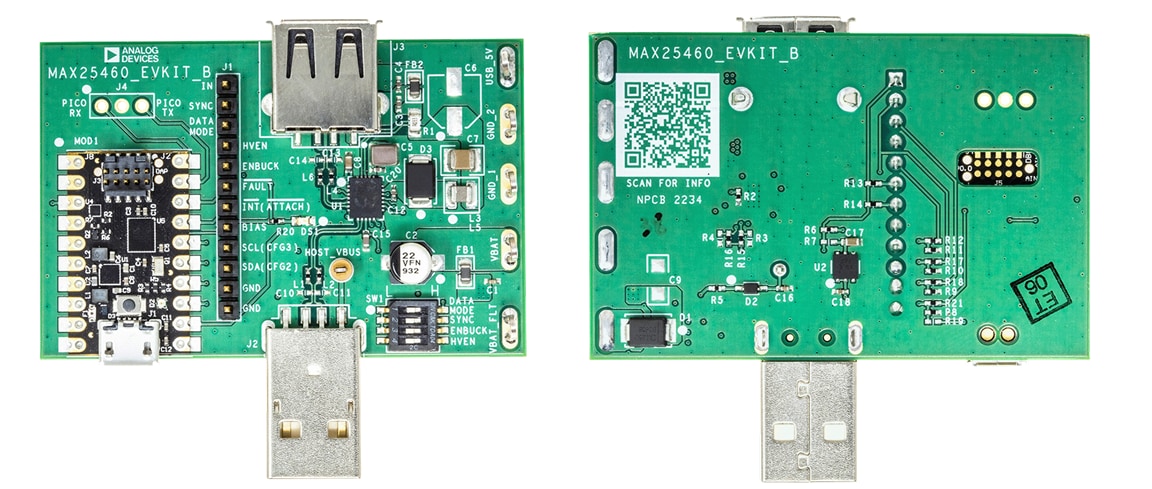

레이아웃

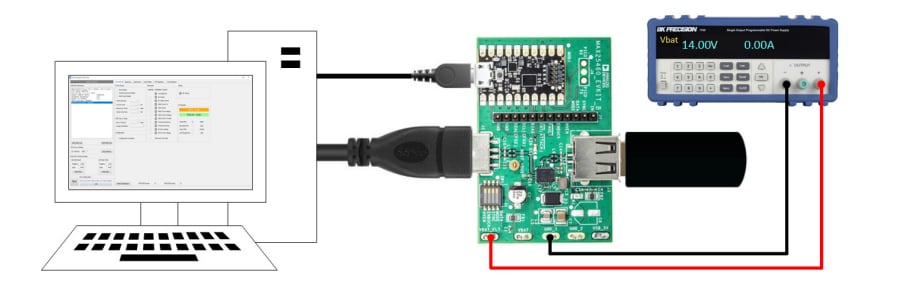

키트 설정
